VB – V-blok:
Et alsidigt og fleksibelt værktøj til at løfte ruller

I industrier som emballage, tryk og tekstil er håndtering af store ruller monteret på dorne eller aksler en daglig opgave. Udskiftning af disse tunge og uhåndterlige ruller er som regel altid en udfordring – ikke kun på grund af deres vægt, men også fordi de skal håndteres sikkert og ergonomisk i ofte trange eller tempofyldte arbejdsmiljøer.

For at løse denne udfordring er specialiserede værktøjer til at løfte ruller blevet uundværlige. Ét af dem er V-blokken – en tilsyneladende enkel, men yderst effektiv støtteanordning.

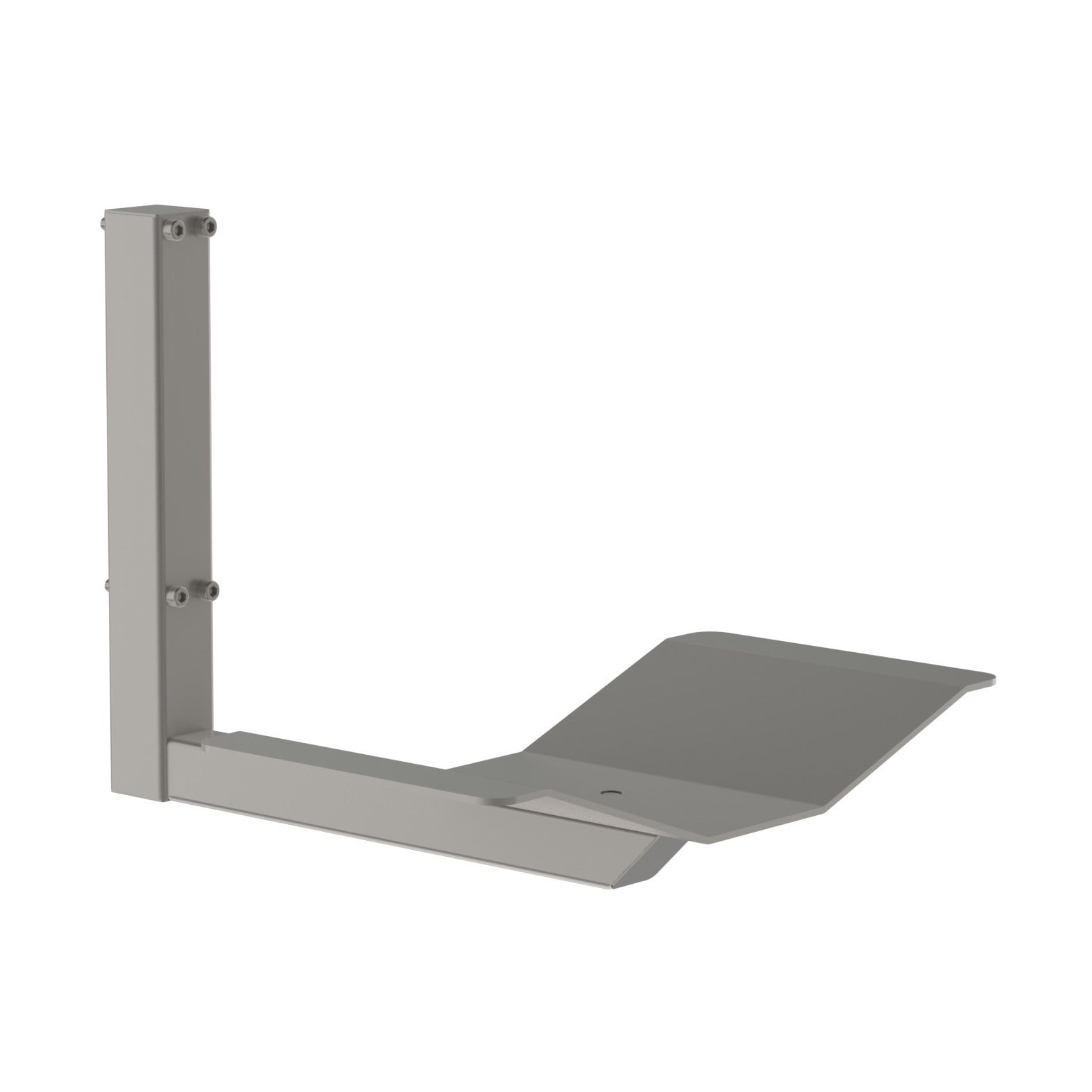

V-blokken (VB) er i sin mest grundlæggende form blot en blok med en stor V-formet fordybning i midten. En sådan blok kan placeres på en platform og bruges til at holde et cylindrisk objekt på plads under transport. Det enkle design gør den ideel til sikker støtte af ruller under løft, placering eller udskiftning.

I vores V-blok-løsning er den traditionelle massive blok blevet redesignet: Den er nu konstrueret af formet pladestål og har en geometri, der i højere grad ligner et V med en flad bund og åbne kanter i toppen. Denne designudvikling forbedrer kompatibiliteten med forskellige rullestørrelser, samtidig med at stabiliteten bevares. Dog bruges betegnelsen ”blok” fortsat – både af historiske årsager og som følge af branchestandarder.

Kombinationen af en minilift og et rulleløfterværktøj med den redesignet V-blok skaber et integreret system, der forbedrer processen i at udskifte ruller – og samtidig yder både sikkerhedsmæssige og ergonomiske fordele.

Rul i gang:
– De 3 bedste måder, V-blokken styrker industrielle processer (nemmere bliver det ikke at løfte ruller)

I industrier som emballage, tryk og tekstil går effektivitet og sikkerhed hånd i hånd – især ved håndtering af store ruller. V-blok-rulleløfteværktøjet er et alsidigt og uundværligt redskab, der effektiviserer rullehåndtering i tre centrale situationer.

1. Lastning af ruller i lager- og opbevaringsområder

Store ruller er tunge, uhåndterlige og, for ikke at sige farlige, at flytte rundt på uden det rette udstyr. Med V-blokken bliver denne opgave heldigvis meget nemmere. Uanset om det drejer sig om at vippe eller rulle en tung rulle fra en palle over på en V-blok, yder V-blokken en stabil base, som gør det at løfte ruller fra lagre både hurtigt og sikkert.

2. Udskiftning af ruller på dorner

Når det er tid til at udskifte en brugt rulle med en ny, sikrer V-blokken en glidende og sikker proces. Ved at holde den nye rulle sikkert på plads hjælper den med at gennemføre udskiftningen med minimal indsats, hvilket reducerer belastning og øger den samlede sikkerhed på produktionsgulvet.

3. Udskiftning af ruller med aksler

I et maskinmiljø, hvor mange ruller er monteret på aksler, spiller V-blokken en afgørende rolle i at sikre en sikker og kontrolleret udskiftning af ruller. Dens evne til sikkert at støtte rullen under udskiftningen reducerer risikoen for skader på både rullen og maskineriet, samtidig med at den forbedrer driftsmæssig effektivitet.

Hvert af disse scenarier fremhæver V-blokkens alsidighed og betydning for sikker og effektiv håndtering af ruller i forskellige processer. Lad os se nærmere på hver enkelt.

Fra palle til perfekt placering:
– Nem rullelastning i lagerområder

Med V-blokken bliver det legende let at laste din minilift. Der er to enkle måder at læsse V-blokken på, afhængig af hvordan rullen er orienteret på pallen.

Som regel ankommer ruller til lageret i en lodret position. I så fald skal du blot placere V-blokken i samme højde som rullens bund og forsigtigt vippe rullen over på V-blokken. Simpelt og enkelt.

I det andet scenarie kan rullen ligge fladt i en vandret position. Her kommer V-blokkens flade kanter til deres ret. Juster blot kanterne med rullens bund og rul den langsomt over på V-blokken. Helt uden besvær, helt uden bøvl.

Udskift ruller nemt
– Hurtig rulleudskiftning på dorn

Med V-blokken har det aldrig været nemmere at skifte ruller på dorne i fx filmomviklingsmaskiner, etiketteringsmaskiner eller pakkemaskiner.

Placer rulleløfteren foran dornen og juster derefter højden på rullen, så hullet i rullen er nøjagtigt i samme højde som dornen. Drej derefter V-blokken vandret, så hullet i rullen er placeret lige foran dornen. Skub forsigtigt miniliften fremad, så dornen glider ind i hullet i rullen.

Med et let skub med hånden skubbes rullen på plads på dornen. Når rullen sidder sikkert, sænkes V-blokken, og løfteværktøjet fjernes. Let som en leg!

Lynhurtig akseludskiftning
– Skift ruller med aksler i rekordfart

Udskiftning af store ruller på en aksel i en maskine kan ofte være besværligt. Pladsen er trang, og rullen er tung. Men med vores V-blok bliver processen både enkel og sikker.

Det eneste, du skal gøre, er at placere miniliften med rullen og akslen lige over akselholderen på maskinen. Sænk derefter forsigtigt rullen, indtil rullens aksel sidder sikkert i holderen. Når du har sikret, at rullen sidder korrekt, sænk langsomt V-blokken og fjern forsigtigt liften.

Én lift, uendelige konfigurationer
– Styrken i modulær fleksibilitet

En af de største fordele ved et løfteværktøj som V-blokken er det intelligente modulære design.

Og hvad betyder det for dig? Det betyder, at du får maksimal fleksibilitet med kun én lift og kan nemt tilpasse din løsning til forskellige opgaver og laster. Tænk på det som at bygge med Lego® – hver del passer sammen, men det er helt op til dig, hvordan du sætter dem sammen.

Med denne form for fleksibilitet kan du nemt kombinere løfteværktøj og last, alt efter behov. Når du har brugt V-blokken til at læsse en rulle på en dorn, kan du blot skifte til et andet værktøj – måske en kranarm til at løfte et tungt låg af en maskine, eller en platform eller gaffel til at flytte store kasser rundt i lagerområdet. Det smarte ved systemet er, hvor hurtigt og nemt du kan skifte mellem forskellige værktøjer – og dermed løbende tilpasse din løfteløsning.

Så uanset om du arbejder med ruller, kasser eller maskindele, sikrer den modulære tilgang i vores elektriske lifte, at du altid er klar til næste opgave – nemt og effektivt.

Hvordan fungerer V-blokken helt præcist?

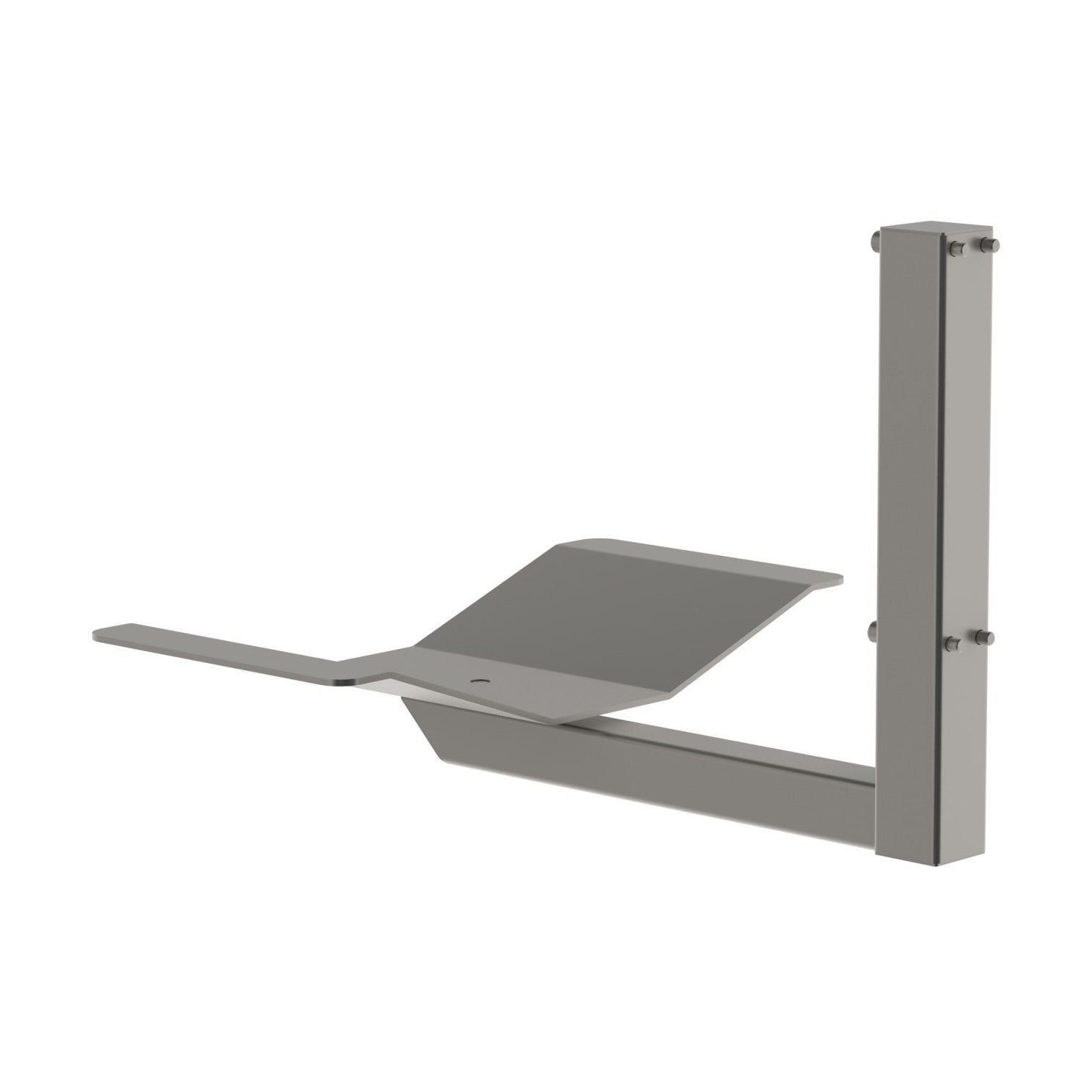

V-blokken er designet til at dreje og løfte ruller, der placeres på den. V-blokken består af en værktøjsarm og en V-formet plade med en stift.

Værktøjsarmen er forsynet med en leje i enden, hvor stiften fra pladen passer ind. Det gør det muligt at dreje rullen på V-blokken.
