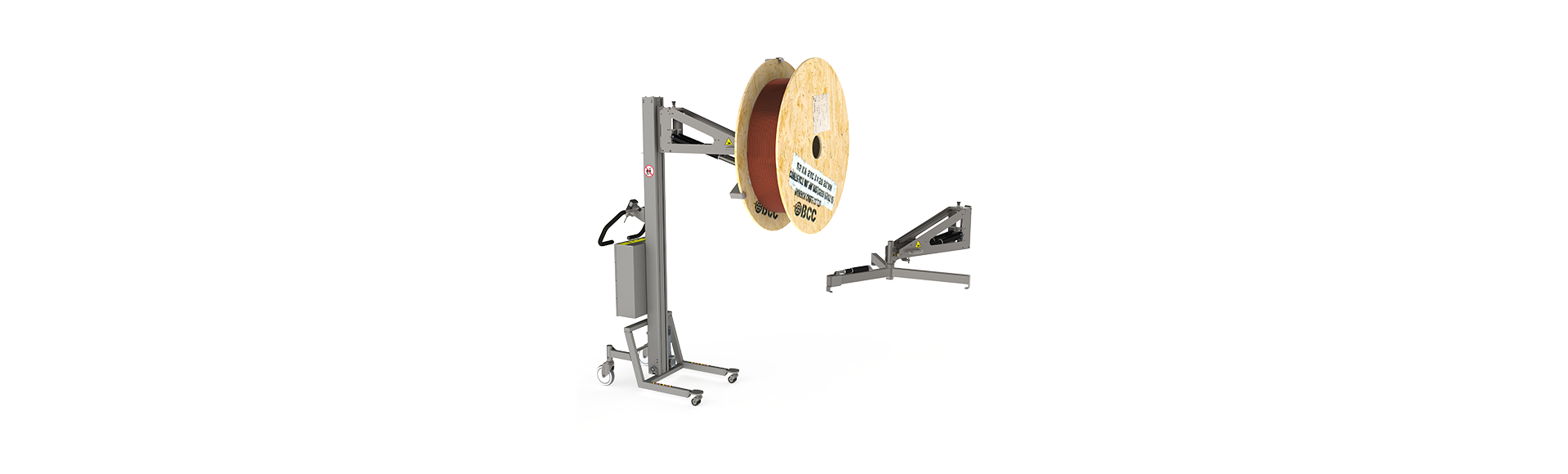

ERG – Elektrisk spolegriber:
En sikker, fleksibel og ergonomisk løftevogn til spoler

Foto af to store spoler med metalflanger og kobberwire.

Det kan være fristende manuelt at rulle en spole fra A til B eller vippe den over på siden, men det kan også være risikabelt. Ikke alene kan det forårsage personskader, men det kan også beskadige spolens flanger (især hvis de er lavet af træ eller plastik).

Hvis dette sker, står du ikke kun over for en transportopgave, men også det tidskrævende bøvl med at skulle håndtere en beskadiget spole – hvilket betyder, at du skal rulle al aluminium- eller kobbertråd eller kabel over på en ny spole. Ved at bruge en ergonomisk løftevogn til spoler reducerer du disse risici, og hele processen bliver både sikrere og langt mere effektiv.

Vores elektriske spolegriber (ERG) sikrer, at din spole eller kabeltromle transporteres sikkert og effektivt – uden risiko for beskadigelse. Med et fast greb og en kontrolleret håndtering fjerner ERG’en farerne ved manuelt at rulle eller vippe spolen, hvilket beskytter både dit udstyr og dine medarbejdere.

ERG’en er fuldt elektrisk og griber om spolen tre steder omkring kanten af den ene flange. Dette gør den ved hjælp af låsekroge drevet af en elektrisk aktuator og en skyder. En anden elektrisk aktuator gør det muligt for ERG’en at vippe rullen til enten en vertikal eller horisontal position.

Alt afhængig af dine behov kan vi tilbyde to udgaver af den elektriske spolegriber: en standardudgave til håndtering af spoler af samme størrelse og en mere fleksibel udgave med skydere, der gør det muligt for låsekrogene at justere til forskellige spolestørrelser. Den fleksible udgave er ideel til håndtering af spoler med væsentligt forskellige diametre. Begge versioner er nemme at betjene med en fjernbetjening.

Illustration af vores to ergonomiske værktøjer til håndtering af spoler: ét designet til spoler af samme størrelse, og et andet udstyret med justerbare skydere til håndtering af spoler med væsentligt forskellige diametre.

En elektrisk løftevogn til spoler kan håndtere meget mere end bare spoler
– En alsidig løsning til tunge, flangede genstande!

Indtil videre har vi talt om spoler, men den elektriske spolegriber er ikke begrænset til kun at kunne håndtere sådanne laster. Alt, der er stort, rundt og har en kant, som låsekrogene kan gribe fat i, vil være et godt match – for eksempel små til mellemstore flangerør, metalplader og -skiver, tandhjul og svinghjul, store låg samt industrielle bremseskiver.

Disse mange forskellige lastmuligheder gør ERG’en til en alsidig løsning for en bred vifte af industrier – fra produktion og byggeri til energi og transport – alle steder, hvor præcis og sikker håndtering af runde, flangede genstande er nødvendig.

Fokus på flanger: Den elektriske spolegribers særlige evne

Bortset fra at kunne transportere tunge spoler eller andre flangede objekter sikkert fra opbevarings- eller lastområder til maskinrum, produktionslinjer eller samlingsområder, er den elektriske spolegribers vigtigste funktion dens evne til at vende spoler mellem horisontale og vertikale positioner. Og det gode her er, at dette kan gøres sikkert på afstand ved hjælp af fjernbetjeningen.

Billedserie, der demonstrerer, hvordan man bruger den elektriske spolegriber. Værktøjet løfter en stor metalplade og tipper den fra en vandret til en vertikal position. En person betjener griberen via fjernbetjeningen.

Hvordan fungerer den elektriske spolegriber helt præcist?

Detaljeret komponentoversigt over vores standard elektriske spolegriber, der viser de forskellige tekniske dele og beskriver, hvordan de fungerer.

Komponentoversigt over vores fleksible elektriske spolegriber - ideel til håndtering af forskellige størrelser flanger.

Billede af den elektriske spolegriber (ERG) set bagfra, som holder en træflange på en spole med kobbertråd.

Vores elektriske løftevogn til spoler er designet til at løfte og vippe flangede genstande såsom spoler. Selve gribningen af spolen opnås med en låsekrog, der er placeret på en elektrisk drevet glidende enhed, hvilket gør det muligt for låsekrogen at gribe kanten af spolen.

To ekstra faste beslag, placeret modsat låsekrogen på den glidende enhed, sikrer, at spolen holdes fast på plads. Når spolen er grebet, kan den vippes til enten en horisontal eller vertikal position.

På vores justerbare version kan positionen af låsekrogene, der griber spolen, justeres for at imødekomme forskellige spole-diametre.

Både gribe- og vippefunktionen drives af elektriske aktuatorer, som er batteridrevne og styres via en fjernbetjening.

Vippekapacitet

ERG’ens vippekapaictet afhænger af spolens egenskaber (længde og masse) samt typen af de elektriske aktuatorer, som ERG’en er udstyret med. Der kan være enten én eller to vippeaktuatorer, hver med en af tre forskellige gearforhold.

I manualen kan du finde specifikke retningslinjer, der kan hjælper dig med at vurdere den præcise vippekapacitet for din specifikke ERG.

Svingekapacitet

For at gøre det lettere at positionere spolerne, er ERG’en monteret på en indbygget svingenhed. Dette gør det muligt for griberen at svinge frit horisontalt, når låsepinden er løsnet.

Svingenheden gør det muligt for ERG’en at svinge horisontalt inden for et specifikt område. Afstanden inden for dette område styres af to skruer, som bestemmer den maksimale sidevinkel. Jo længere skruen er, desto mindre bliver den maksimale vinkel. For at reducere vinklen, skal du blot erstatte skruen med en længere, så vil du opnår den ønskede indstilling.

Egenskaber

Kan tilpasses forskellige spolestørrelser.
Fuldt elektrisk drevet.
Let at tilpasse: Dimensionerne kan ændres efter kundens behov.
Robust konstruktion til industrielt brug. Med sin helt rustfri stålkonstruktion er ERG’en bygget til at holde og til brug i krævende industrielle miljøer.
Fås i hygiejniske udgaver til brug i renrum og i fødevareindustrien.
