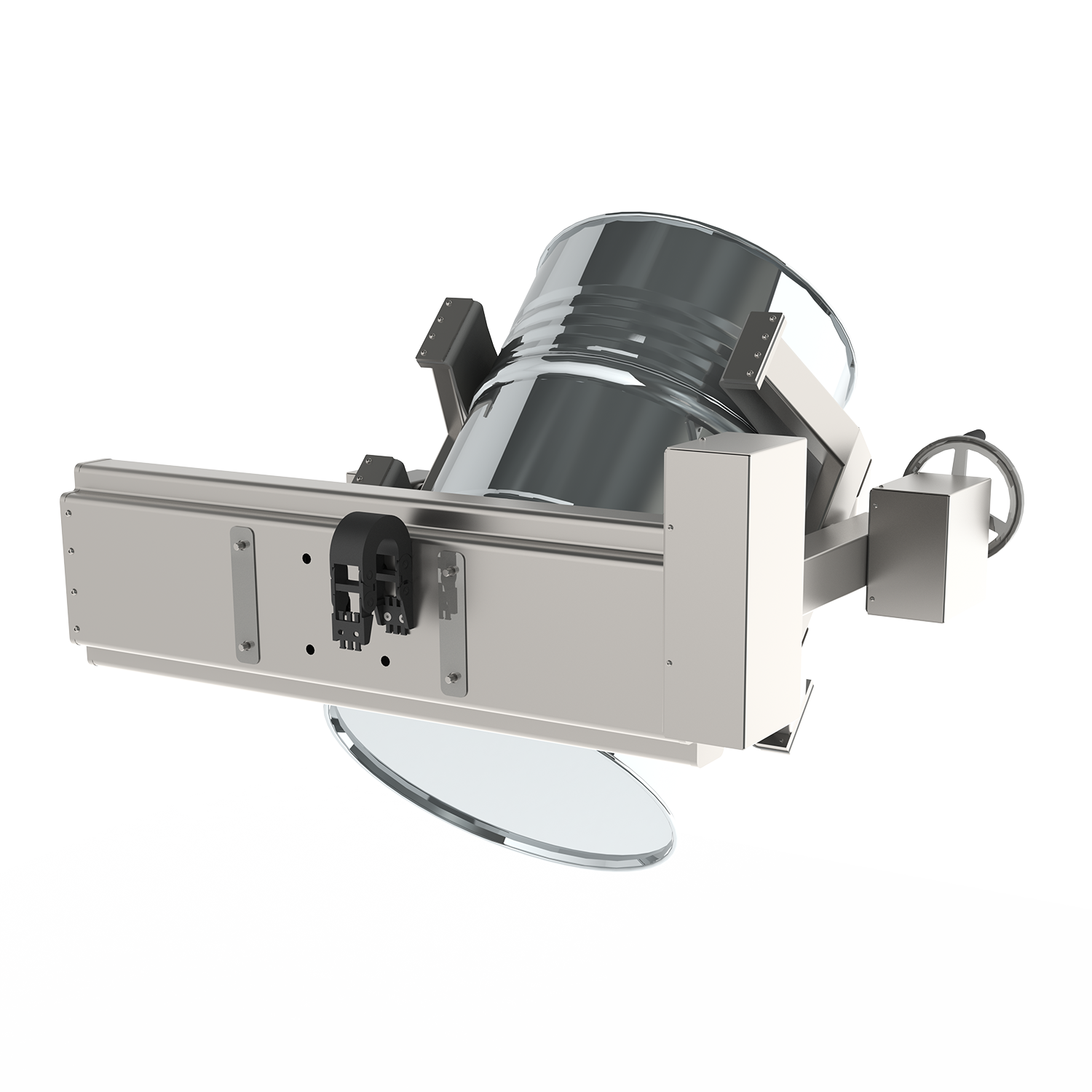

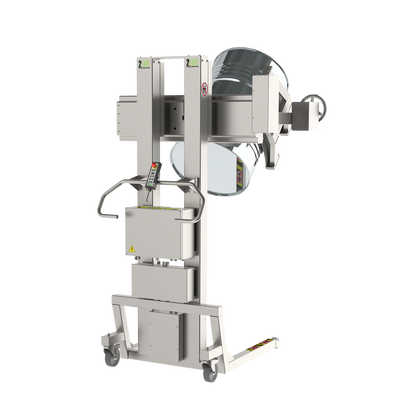

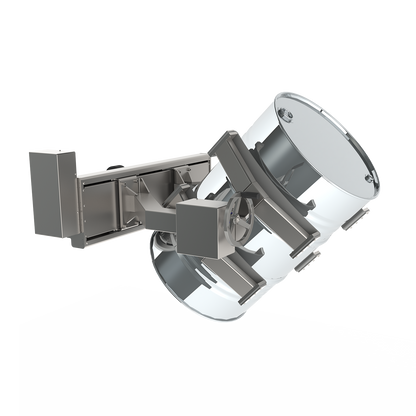

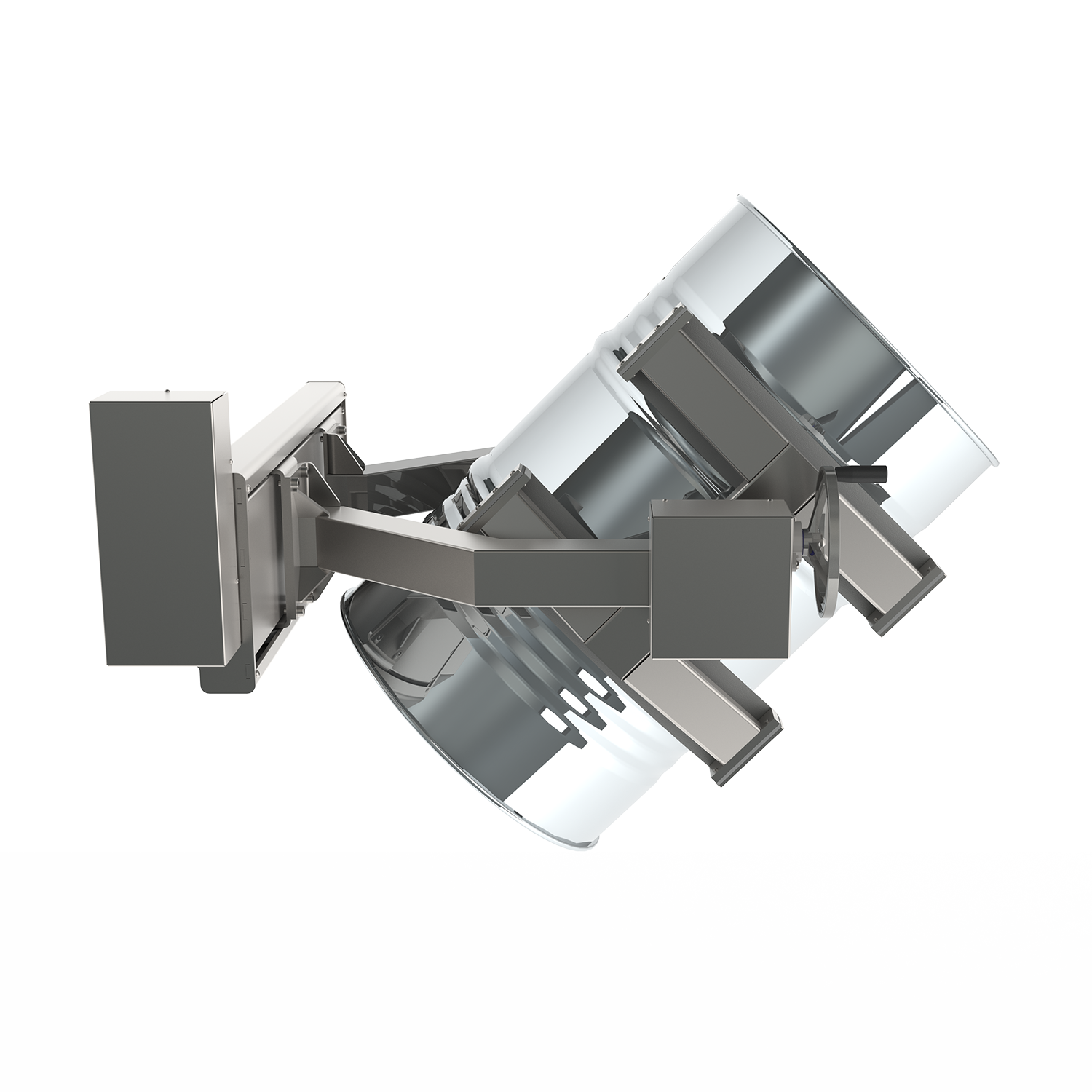

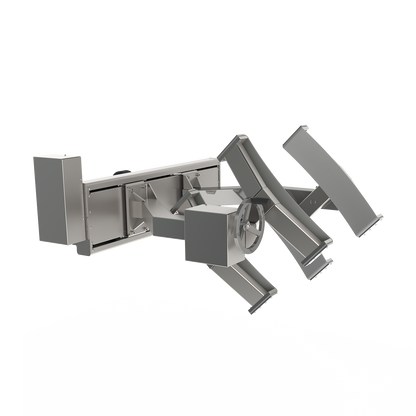

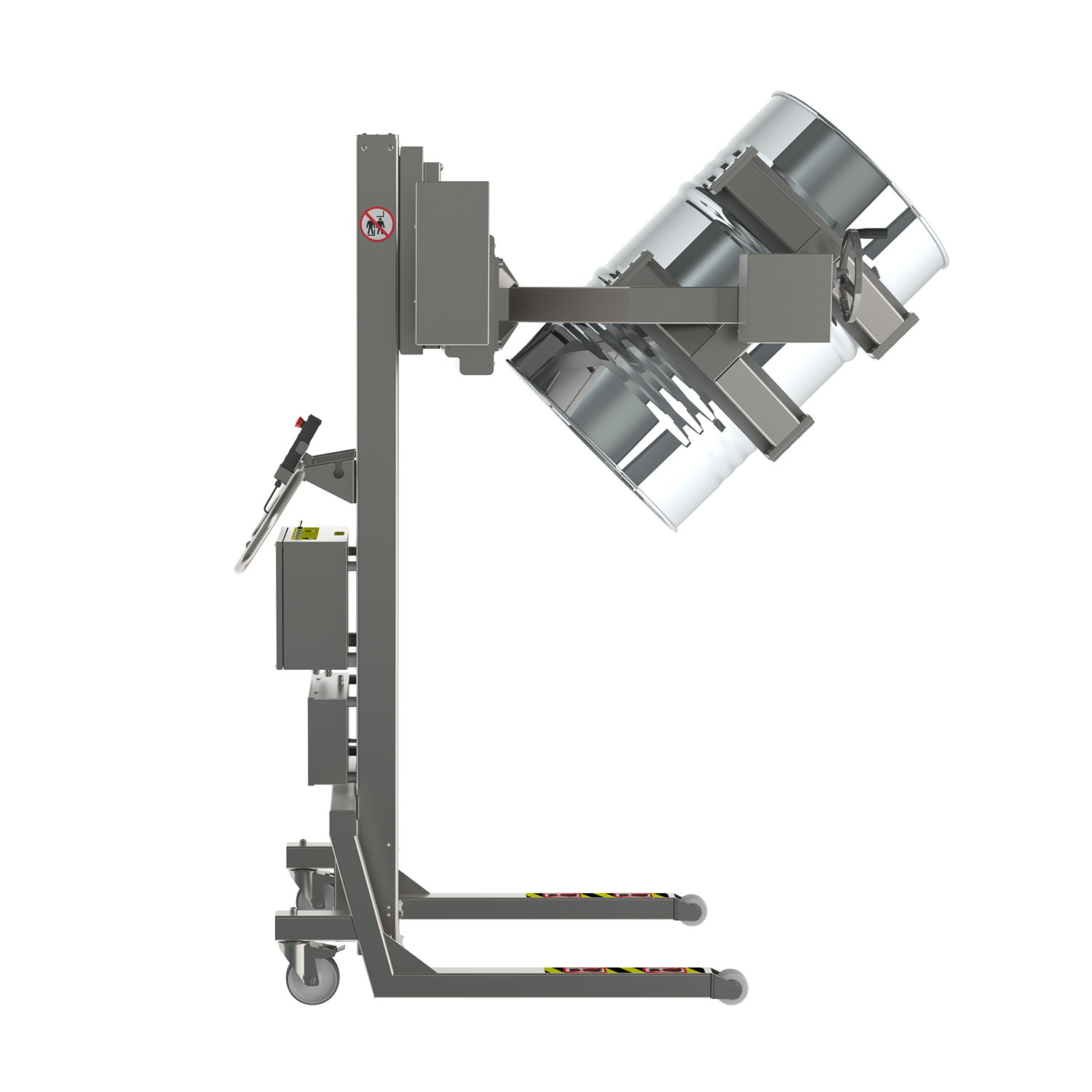

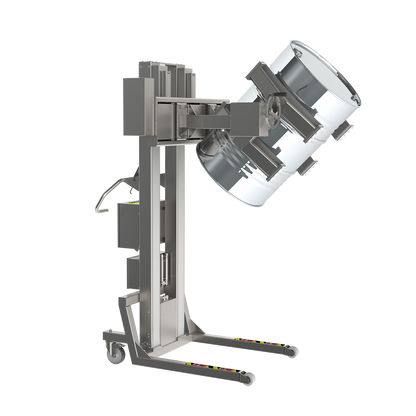

Sikker og kontrolleret manuel tipning af ruller, tromler og tønder

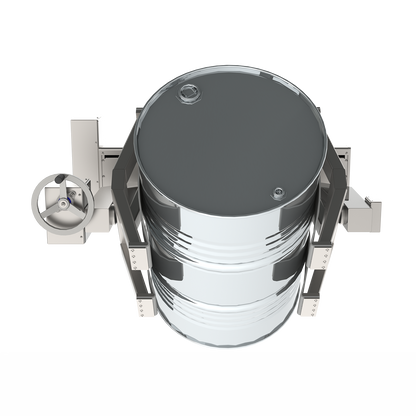

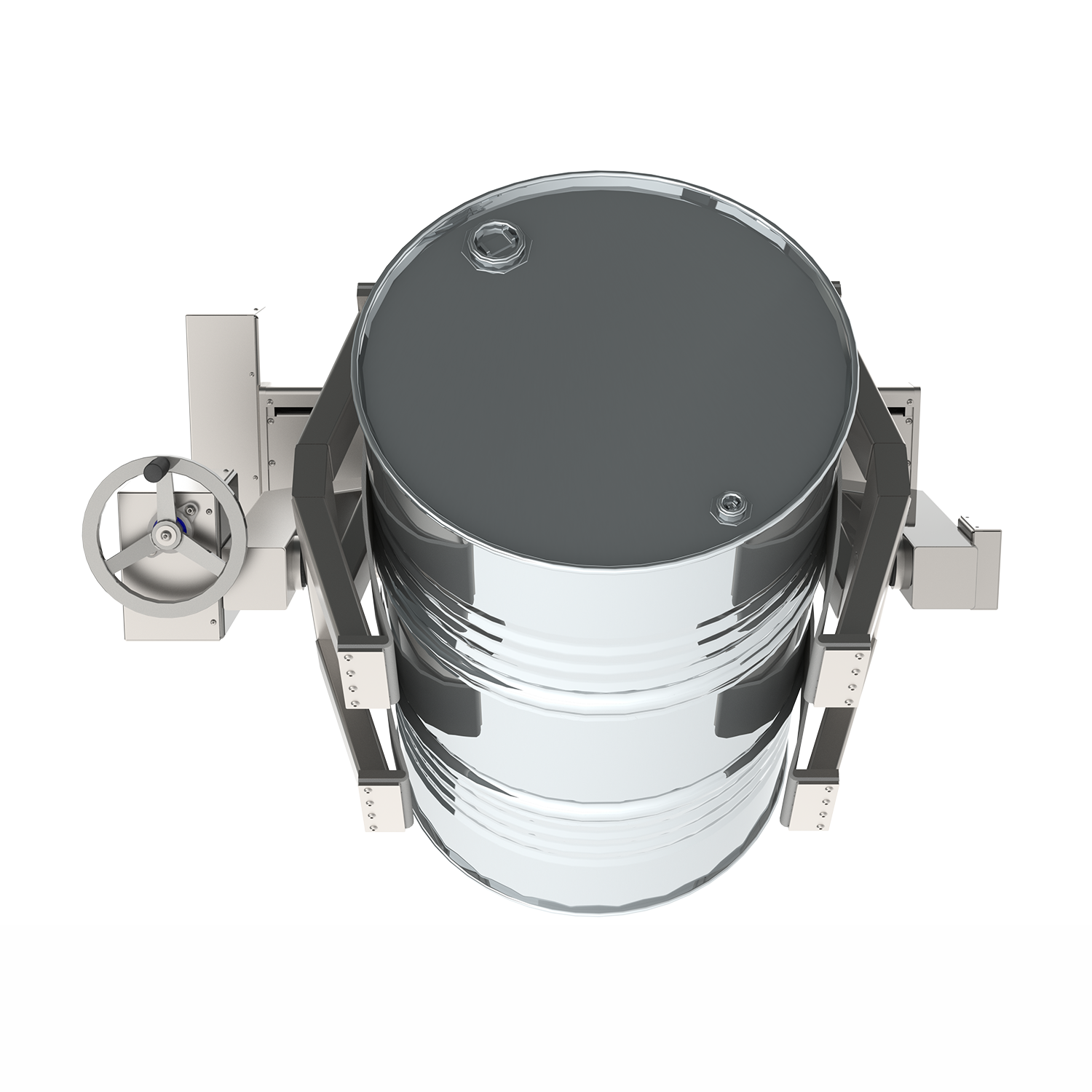

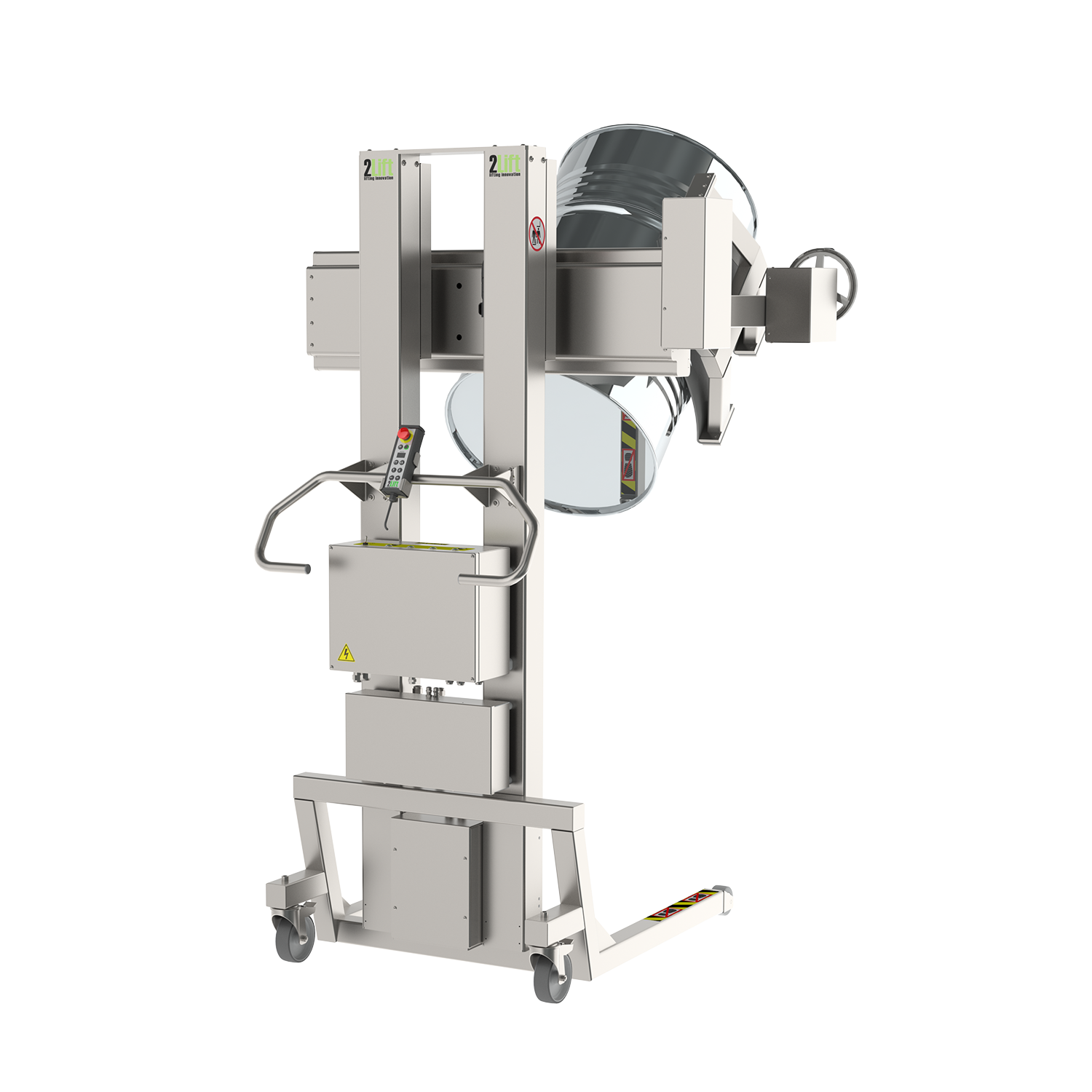

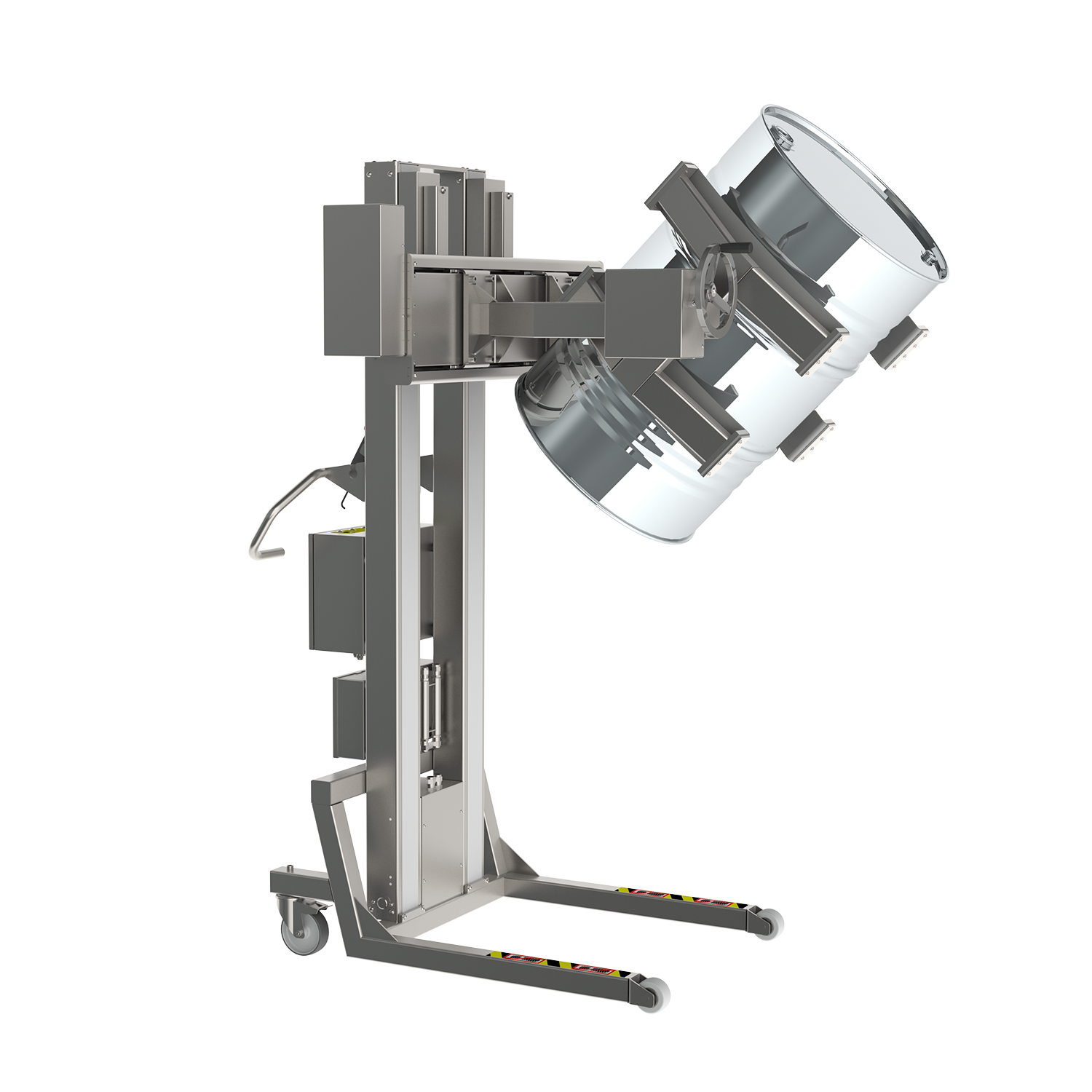

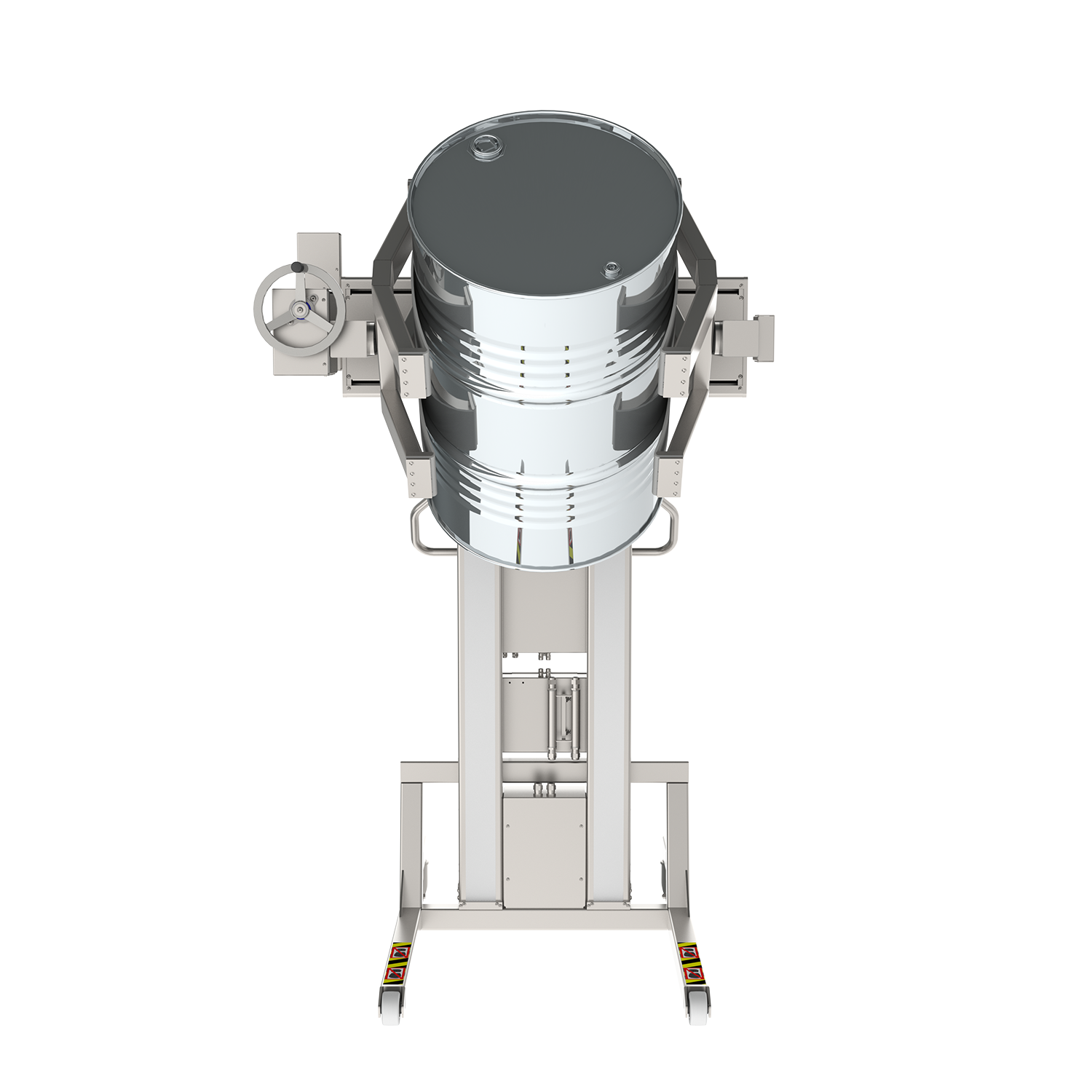

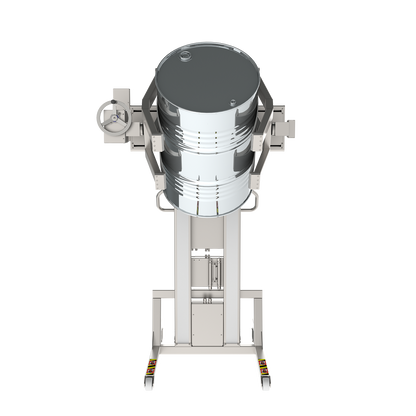

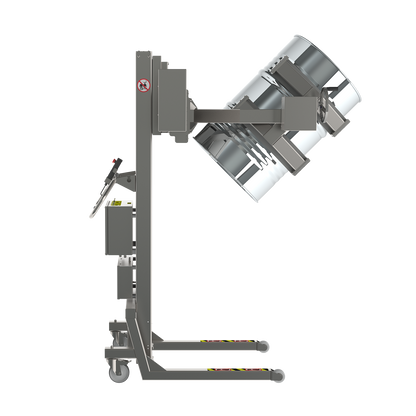

Den elektriske lineære klemme med manuel tippeenhed (ELC-MTU) er designet til sikkert løft, stabil fastholdelse og kontrolleret fremadtipning af cylindriske emner som tromler, tønder og ruller. Systemet bruges typisk til sikker tømning af beholdere.

Det elektrisk drevne klemmesystem reducerer manuelt arbejde og fysisk belastning for operatøren, mens den manuelle tippefunktion sikrer præcis kontrol under tømmeprocessen. Denne kombination gør systemet særligt velegnet til opgaver, hvor sikker håndtering, reduceret operatørbelastning og præcis, gradvis tipning er påkrævet.

Systemkonfiguration - to integrerede enheder

ELC-MTU'en består af to komponenter, der arbejder sammen:

• Elektrisk lineær klemme (ELC)

• Manuel tippeenhed (MTU)

Elektrisk lineær klemme (ELC)

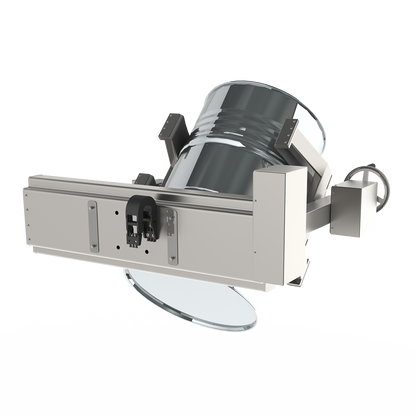

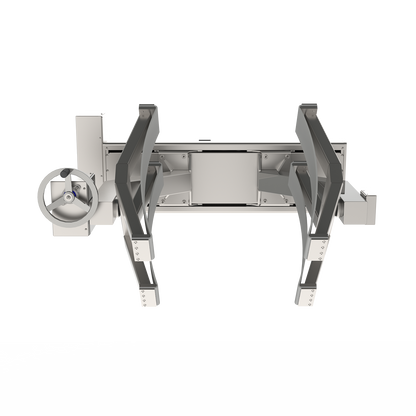

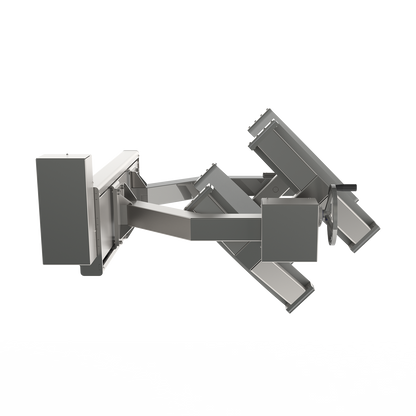

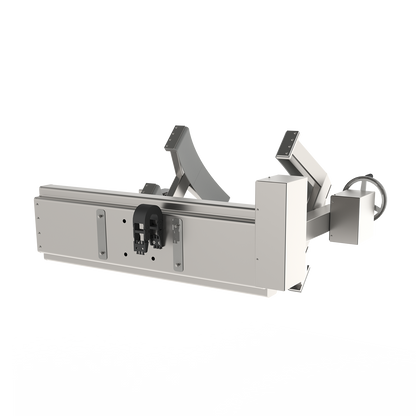

Den elektriske lineære klemme (ELC) leverer præcis, elektrisk drevet greb på cylindriske laster som tromler, tønder og ruller. Dens modulopbyggede design understøtter forskellige løftearme og gribere og kan kombineres med tippe- eller drejeenheder.

Drevet af en elektrisk motor med selv-låsende snekkegear sikrer ELC'en glidende bevægelse af slæden og et konstant, pålideligt greb. En elektronisk overbelastningssensor stopper automatisk funktionen, hvis den maksimale kraft nås, og fjernbetjeningen giver sikker betjening på afstand. Systemet holder lasten fast under hele løftet, hvilket reducerer fysisk belastning for operatøren og øger stabiliteten.

Hovedegenskaber:

• Elektrisk motor med selv-låsende snekkegear, der sikrer stabilitet og sikker låsning af lasten

• Elektronisk overbelastningsbeskyttelse

• Fjernbetjent drift

• Maksimal klemmekraft: 7500 N ved 6 mm/s (afhænger af belastningstype)

• Kompatibel med forskellige manipulationsværktøjer, herunder rotationsenheder såsom elektrisk drejeenhed (ERU) og manuel drejeenhed (MRU) samt tippeenheder såsom elektrisk tippeenhed (ETU) og manuel tippeenhed (MTU)

• Understøtter konfigurationer med punktgreb, pladegreb og båndgreb

• Velegnet til ruller, tromler, tønder og lignende laster

Manuel tippeenhed (MTU)

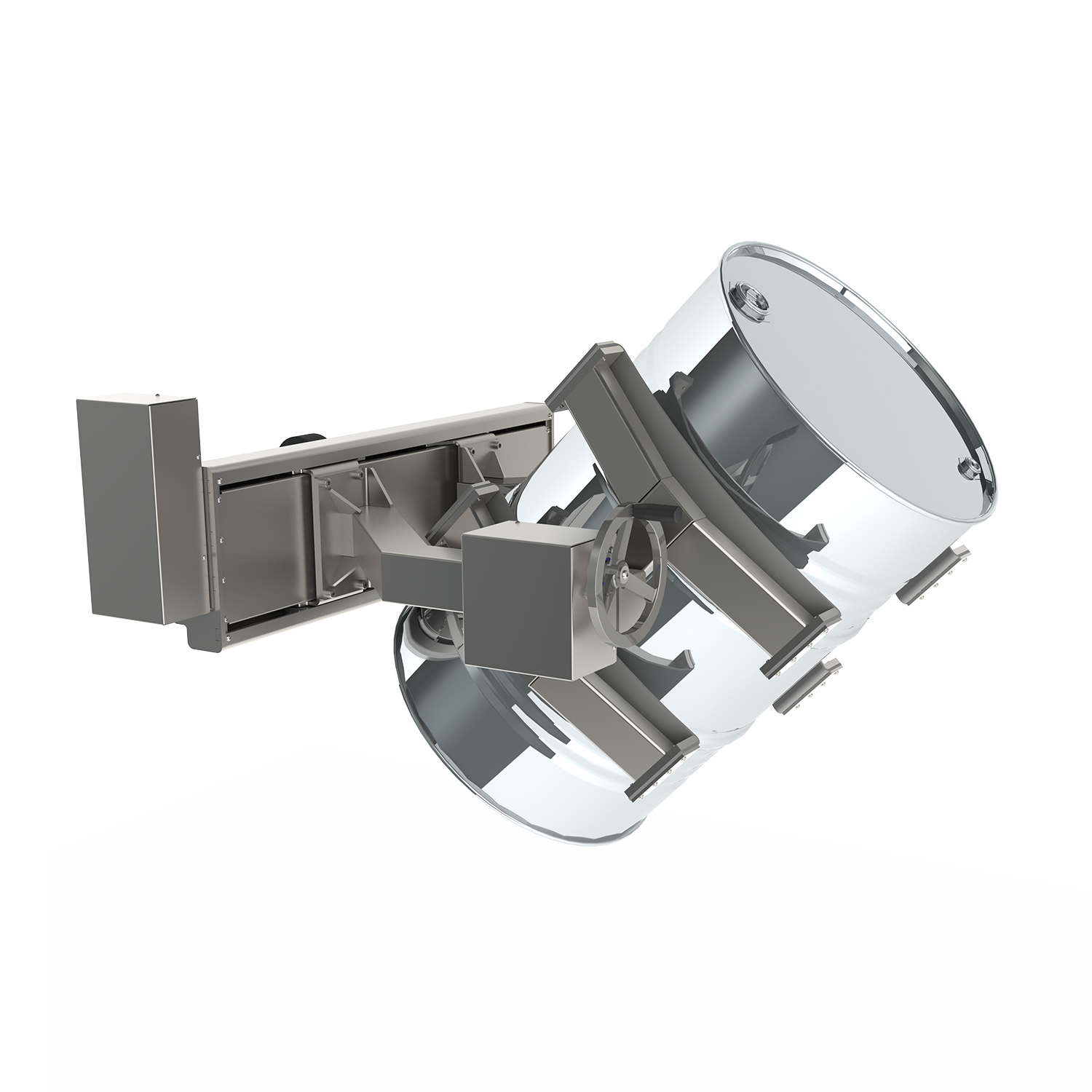

Den manuelle tippeenhed (MTU) er designet til kontrolleret manuel fremadrettet tipning og rotation af laster, der fastholdes af et tilkoblet løfteværktøj. Den anvendes typisk i kombination med en manuel lineær klemme (MLC) eller en elektrisk lineær klemme (ELC) til håndtering af tromler, tønder, ruller og lignende laster.

På ydersiden er MTU'en udstyret med et gearhus med et hjul og et håndtag. Inde i gearhuset er der et selvbremsende snekkegear-system. Gearet drives ved manuel betjening af håndtaget og muliggør kontrolleret fremadrettet tipning af lasten.

Den selvbremsende funktion fastholder lastens position, når rotationen stoppes, hvilket sikrer stabil håndtering gennem hele operationen. Rotationen udføres omkring enhedens hovedaksel.

Hovedegenskaber:

• Manuel snekkegearsystem med håndhjulsbetjening

• Selvlåsende gearsystem for sikker og stabil positionering af lasten

• Høj gearudveksling for kontrolleret og præcis håndtering af tunge laster

• Kontrolleret vipning via mekanisk drev

• Stabil fastholdelse af lasten, når rotationen stoppes

• Kompatibel med løfteværktøjskonfigurationer såsom klemmer (manuel lineær klemme (MLC) og elektrisk lineær klemme (ELC))

• Understøtter vipning omkring lastens tyngdepunkt, hvor det er muligt

Konstruktion og anvendelse

Robust industrielt design i rustfrit stål sikrer holdbarhed i krævende miljøer.

En hygiejnisk designvariant fås til brug i renrum og i fødevare- og drikkevareindustrien.

Andre løfteløsninger med tilsvarende fremadvippende funktioner

Andet materialehåndteringsudstyr designet til løft og fremadrettet tipning af tønder og ruller omfatter:

• Elektrisk lineær klemme med manuel tippefunktion (ELC-MTU)

• Elektrisk lineær klemme med elektrisk tippefunktion (ELC-ETU)

• Manuel klemme med simpel tippefunktion (MC-STU)

• Elektrisk parallelklemme (EPC)
