Præcis og kontrolleret manuel tipning af ruller og tømning af tønder og tromler

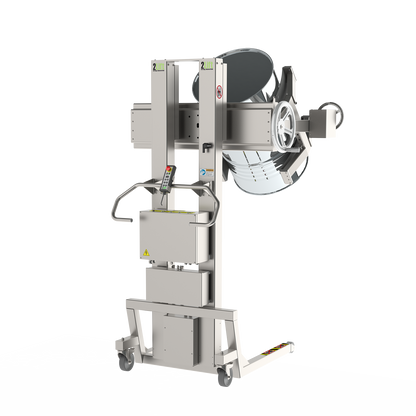

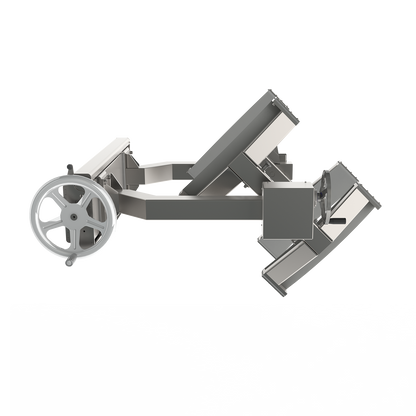

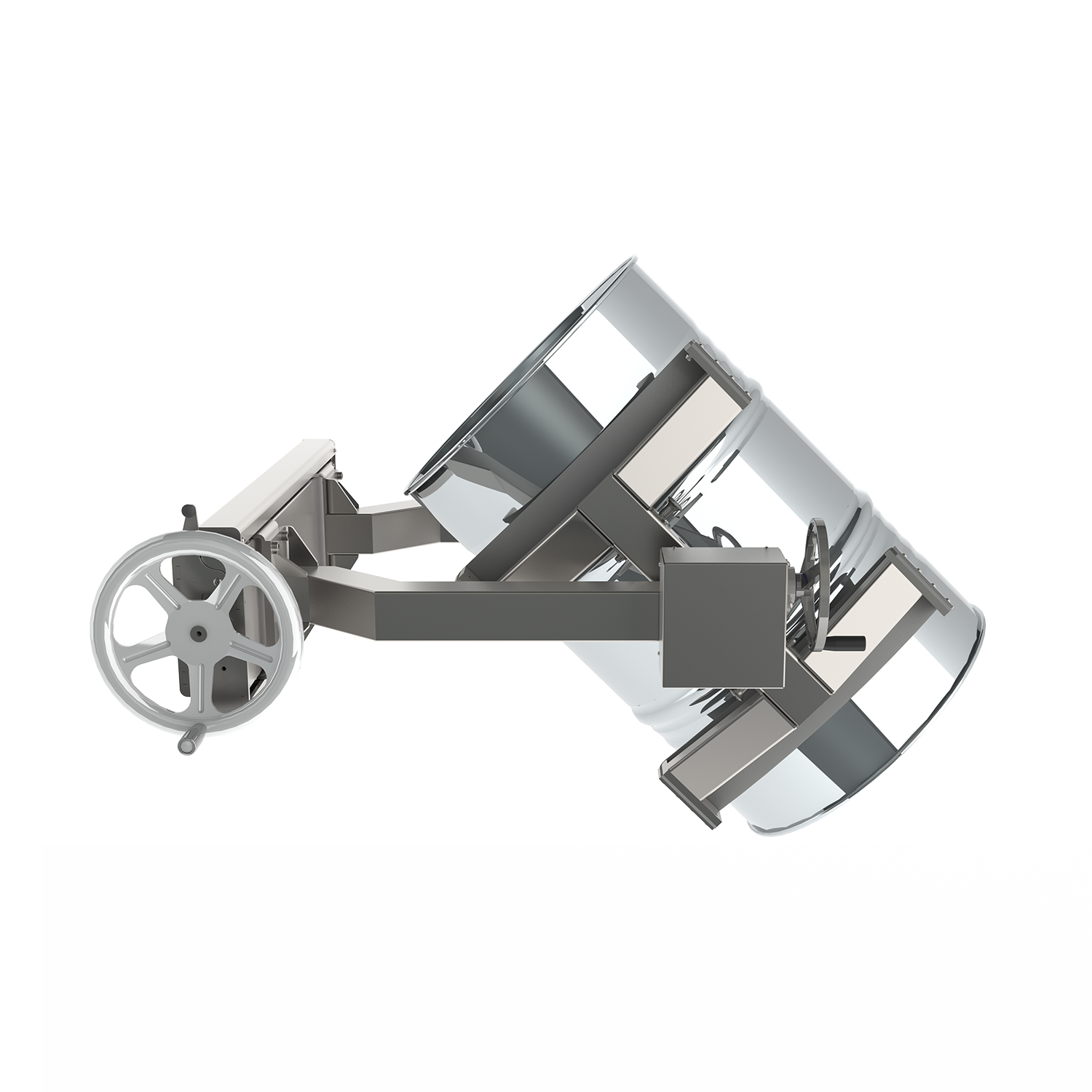

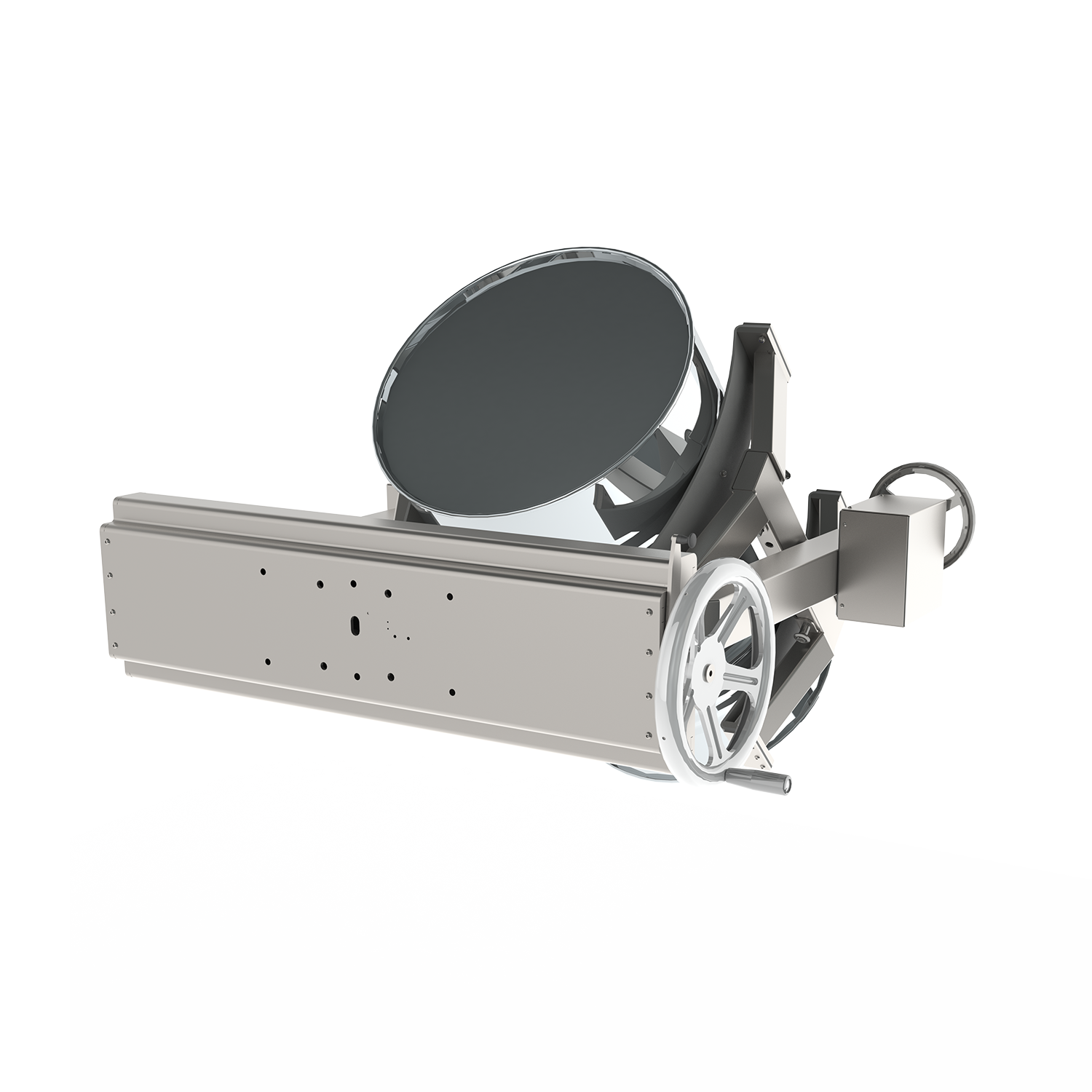

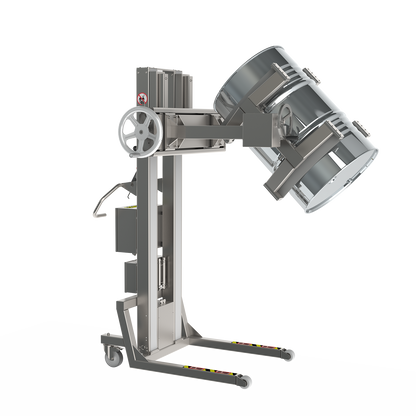

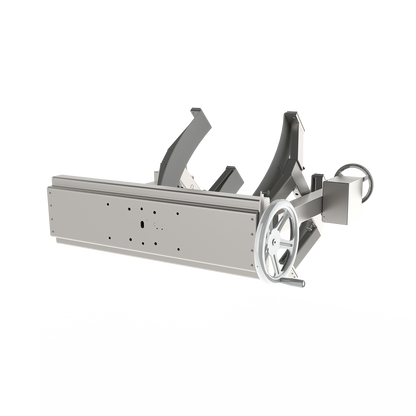

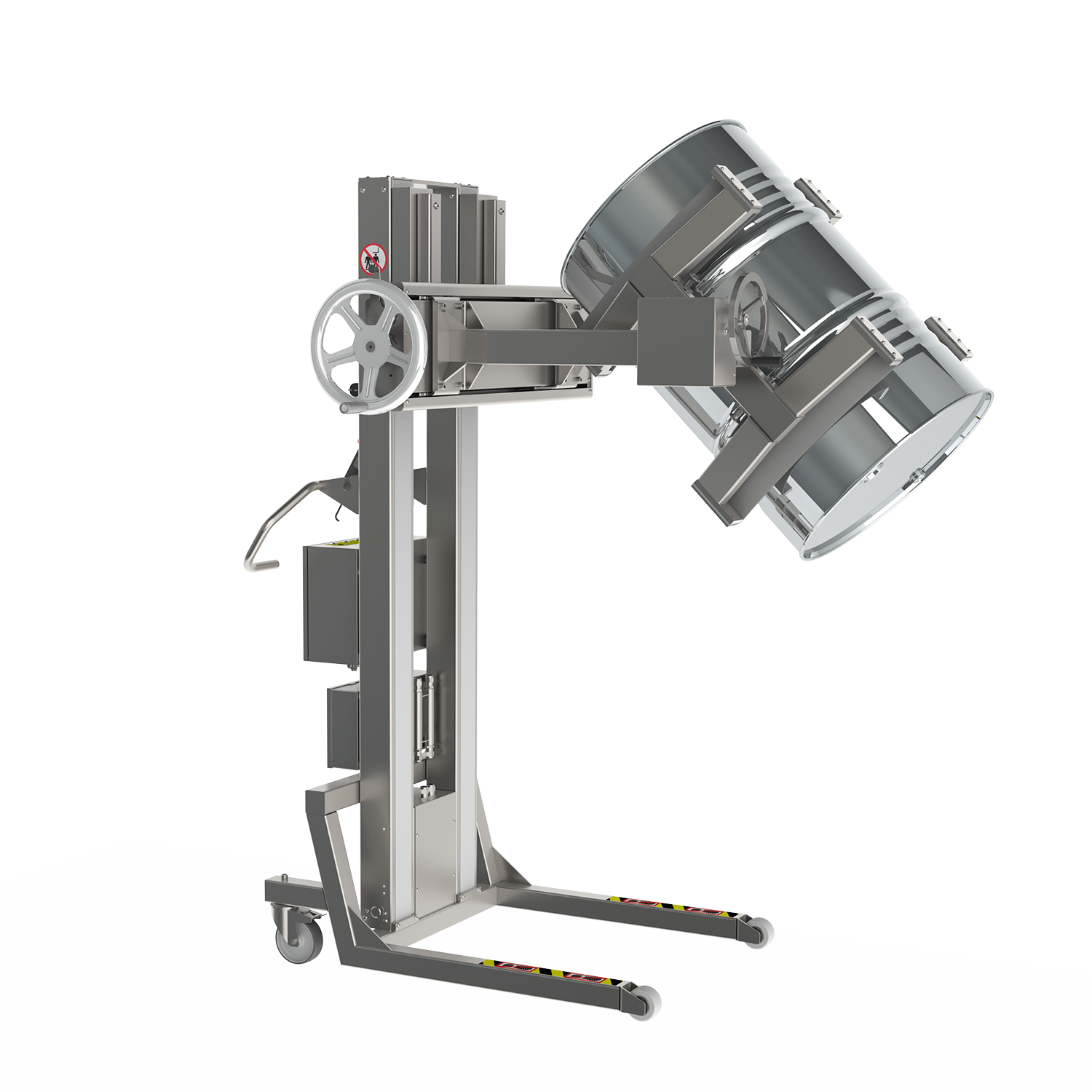

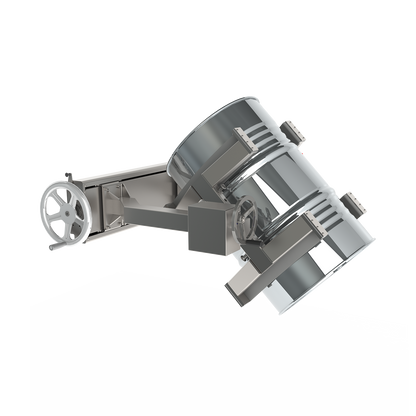

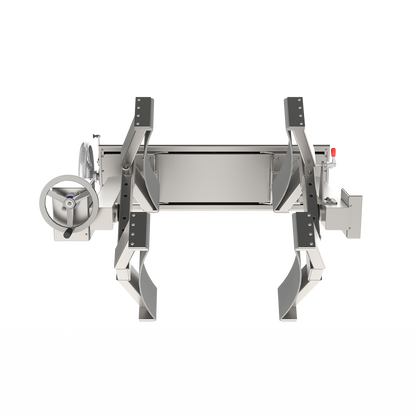

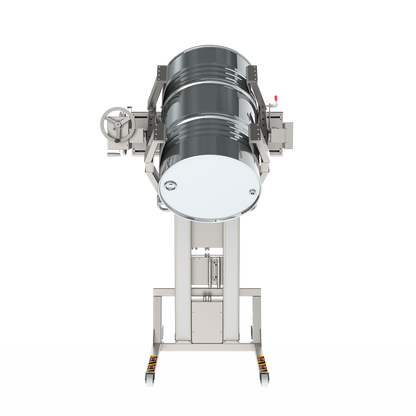

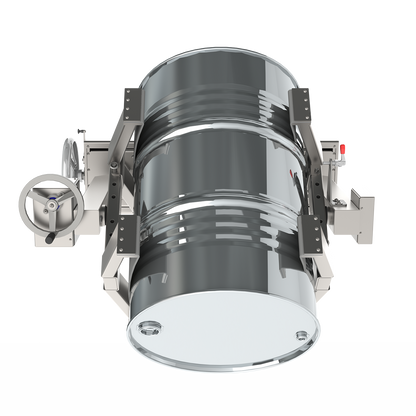

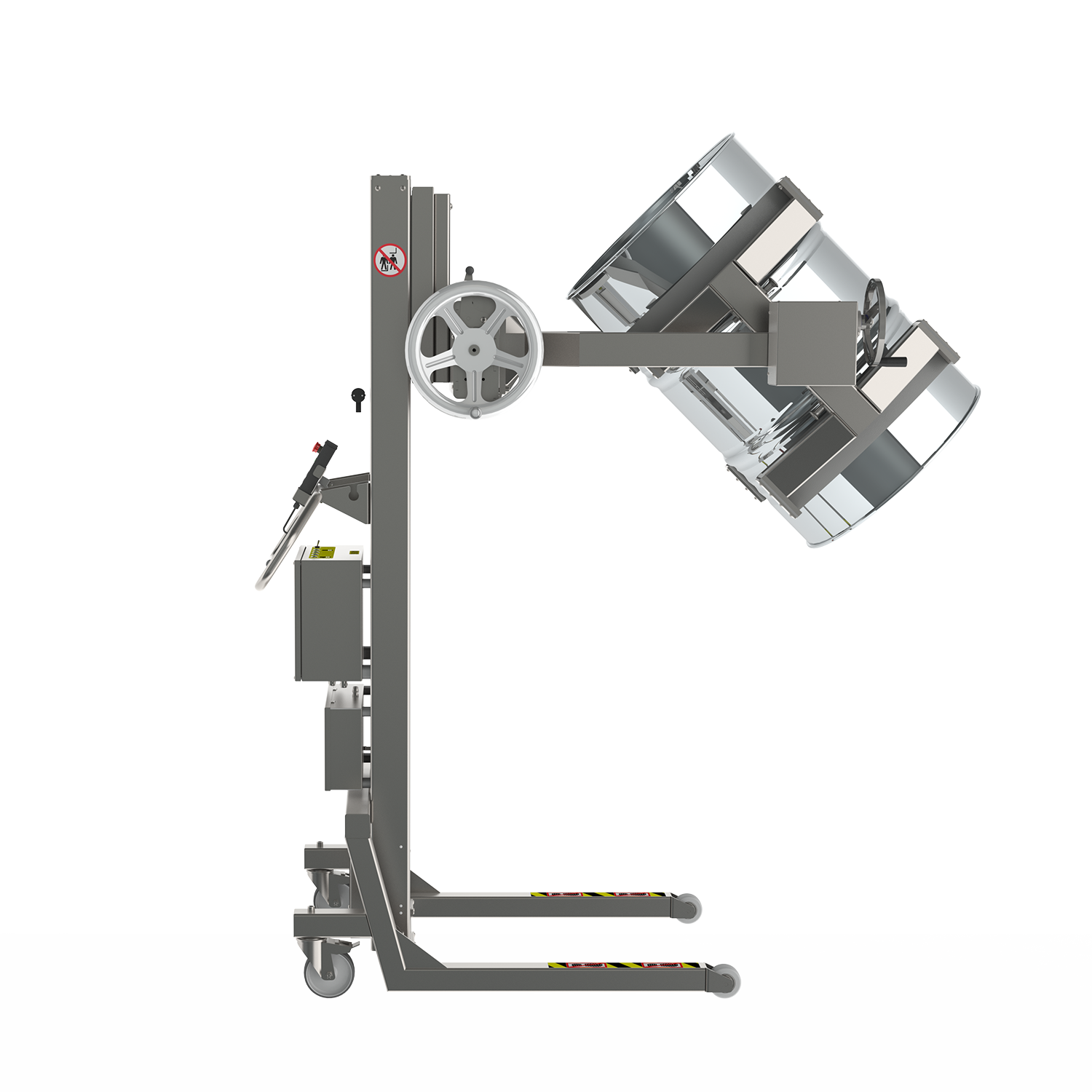

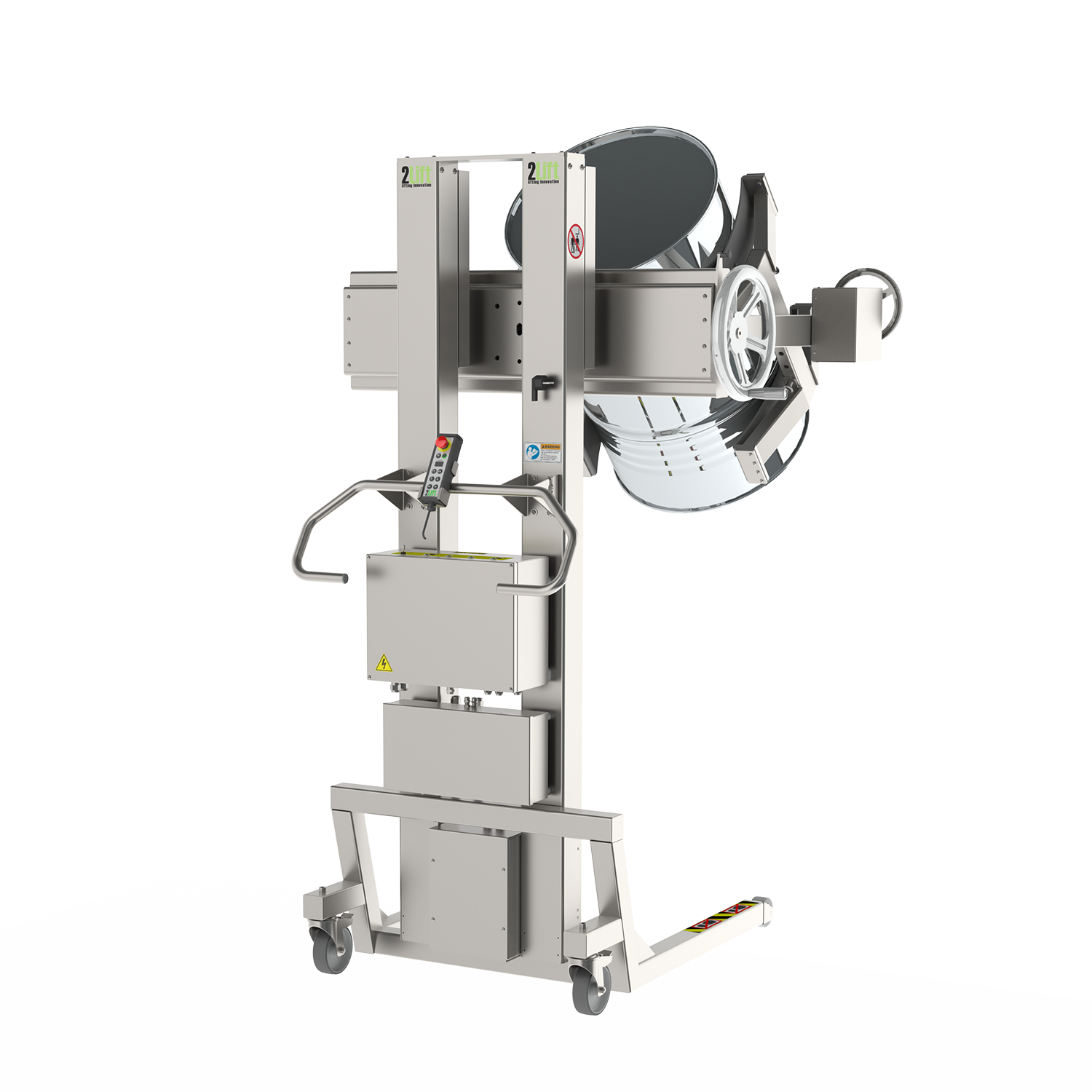

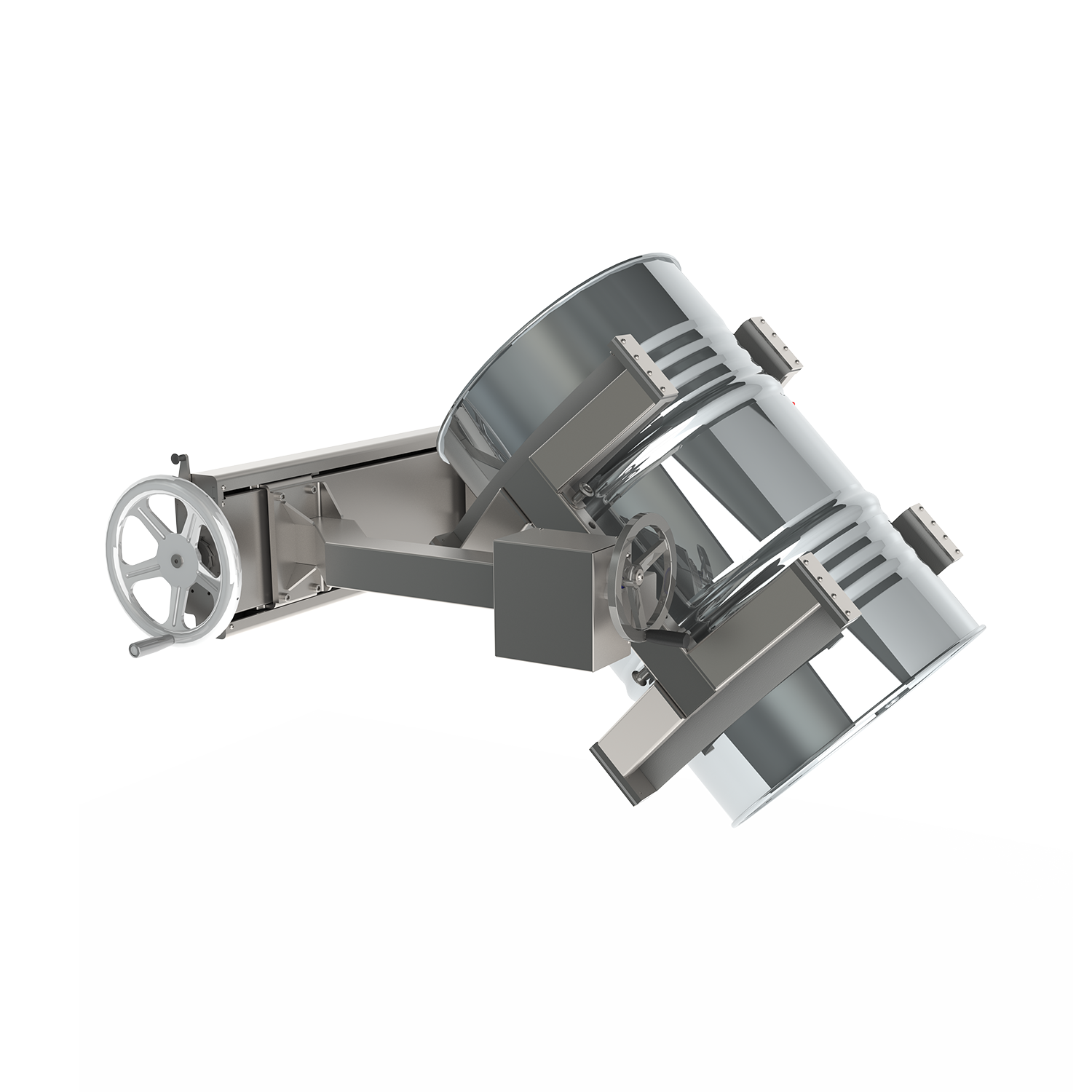

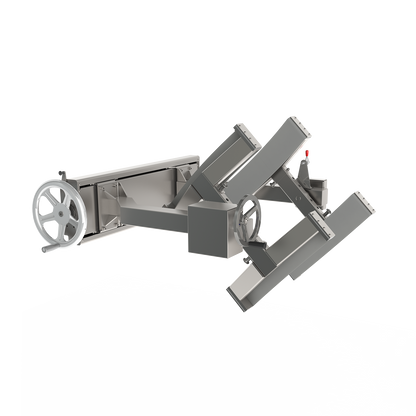

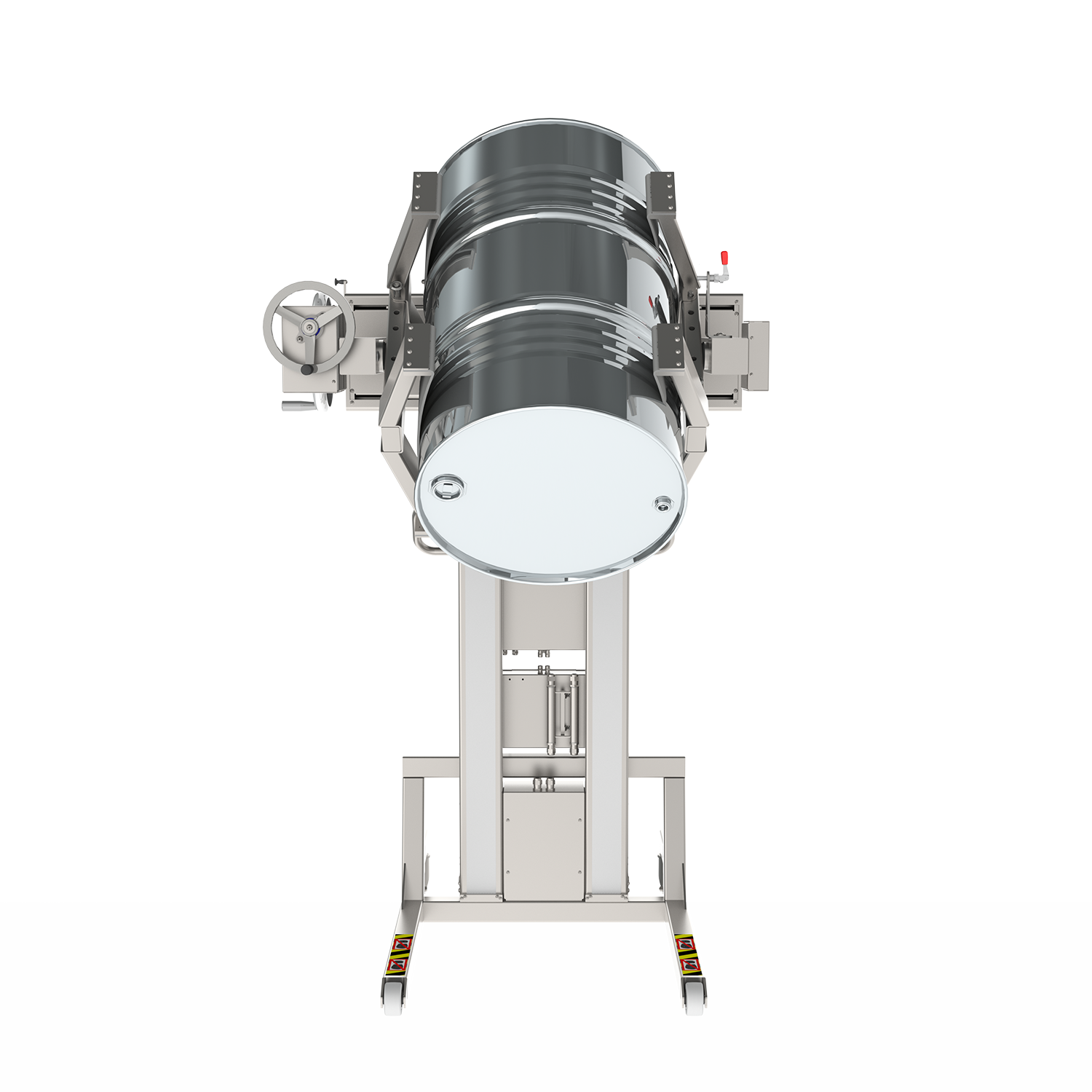

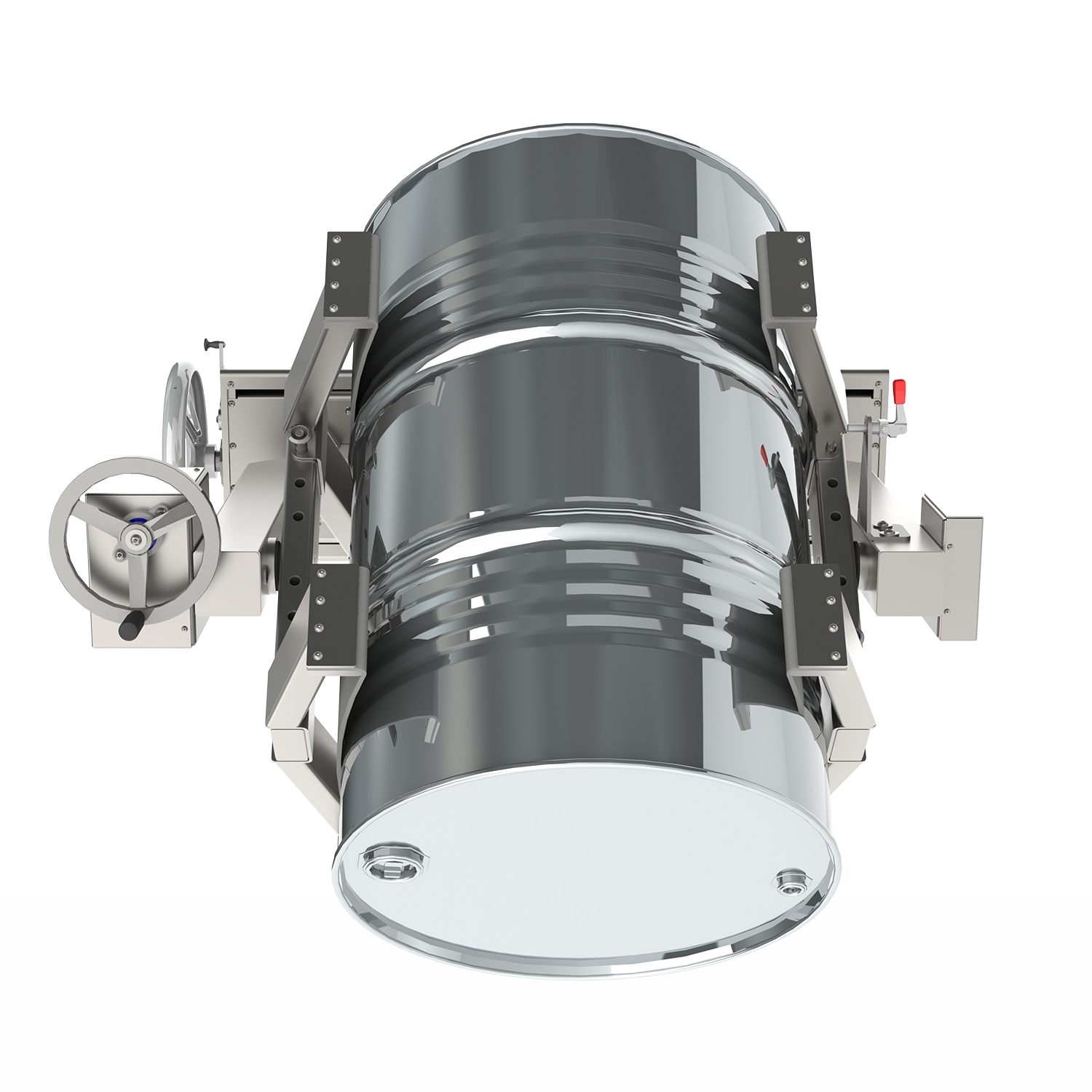

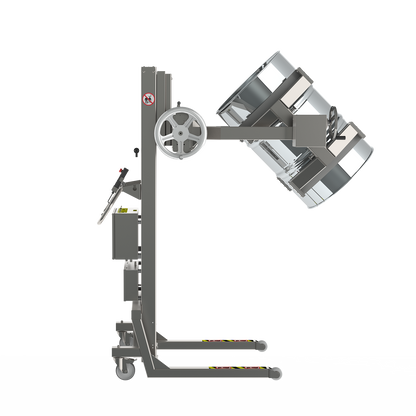

Den manuelle lineære klemme med manuel tippefunktion (MLC-MTU) er designet til kontrolleret løft, gribning og manuel fremadrettet vipning af laster såsom tromler, tønder, ruller og andre - ofte cylindriske - laster.

Ved at kombinere lineær fastspænding med en manuelt betjent tippefunktion giver løsningen taktil og direkte operatørkontrol under håndtering og vipning af lasten. Dette gør systemet særligt velegnet i situationer, hvor præcis positionering og gradvis tipning er vigtig.

Systemkonfiguration - to integrerede enheder

MLC-MTU'en består af to komponenter, der arbejder sammen:

• Manuel lineær klemme (MLC)

• Manuel tippeenhed (MTU)


Manuel lineær klemme (MLC)

Den manuelle lineære klemme (MLC) er designet til manuel fastspænding af laster ved brug af forskellige løftearme og gribere afhængigt af lasttypen.

MLC'en kan kombineres med tippe- eller rotationsenheder afhængigt af brugen og håndteringskravene. Den anvendes ofte til håndtering af tromler, tønder, ruller og lignende laster.

MLC'en består af et selvbremsende snekkegear-system, der driver slæderne via manuel betjening af håndhjulet. Det mekaniske design muliggør kontrolleret fastspænding og fastholder grebet under løfte- og håndteringsoperationer.

Hovedegenskaber:

• Manuel selvbremsende snekkegear-system med håndhjulsbetjente slæder

• Kontrolleret og stabil fastspænding under løfte- og håndteringsoperationer

• Maksimal fastspændingskraft på ca. 7500 N
• Kompatibel med forskellige manipulationsværktøjer, herunder rotationsenheder såsom elektrisk drejeenhed (ERU) og manuel drejeenhed (MRU) samt tippeenheder såsom elektrisk tippeenhed (ETU) og manuel tippeenhed (MTU)

• Understøtter konfigurationer med punktgreb, pladegreb og båndgreb

• Velegnet til ruller, tromler, tønder og lignende laster

Manuel tippeenhed (MTU)

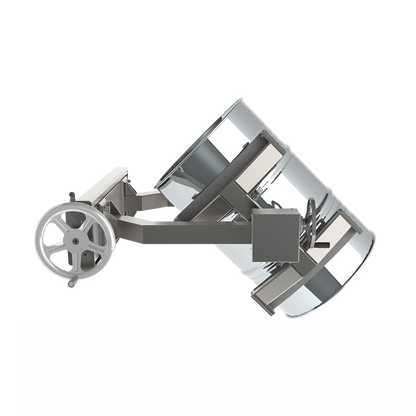

Den manuelle tippeenhed (MTU) er designet til kontrolleret manuel fremadrettet tipning og rotation af laster, der fastholdes af et tilkoblet løfteværktøj. Den anvendes typisk i kombination med en manuel lineær klemme (MLC) eller en elektrisk lineær klemme (ELC) til håndtering af tromler, tønder, ruller og lignende laster.

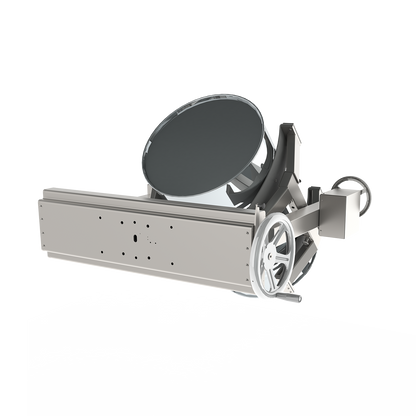

På ydersiden er MTU'en udstyret med et gearhus med et hjul og et håndtag. Inde i gearhuset er der et selvbremsende snekkegear-system. Gearet drives ved manuel betjening af håndtaget og muliggør kontrolleret fremadrettet tipning af lasten.

Den selvbremsende funktion fastholder lastens position, når rotationen stoppes, hvilket sikrer stabil håndtering gennem hele operationen. Rotationen udføres omkring enhedens hovedaksel.

Hovedegenskaber:

• Manuel snekkegearsystem med håndhjulsbetjening

• Selvlåsende gearsystem for sikker og stabil positionering af lasten

• Høj gearudveksling for kontrolleret og præcis håndtering af tunge laster

• Kontrolleret vipning via mekanisk drev

• Stabil fastholdelse af lasten, når rotationen stoppes

• Kompatibel med løfteværktøjskonfigurationer såsom klemmer (manuel lineær klemme (MLC) og elektrisk lineær klemme (ELC))

• Understøtter vipning omkring lastens tyngdepunkt, hvor det er muligt

Konstruktion og anvendelse

Robust industrielt design i rustfrit stål sikrer holdbarhed i krævende miljøer.

En hygiejnisk designvariant fås til brug i renrum og i fødevare- og drikkevareindustrien.

Andre løfteløsninger med tilsvarende fremadvippende funktioner

Andet materialehåndteringsudstyr designet til løft og fremadrettet tipning af tønder og ruller omfatter:

• Elektrisk lineær klemme med manuel tippefunktion (ELC-MTU)

• Elektrisk lineær klemme med elektrisk tippefunktion (ELC-ETU)

• Manuel klemme med simpel tippefunktion (MC-STU)

• Elektrisk parallelklemme (EPC)


Kontakt os

Kontakt os gerne for et tilbud, specialtilpassede mål eller hjælp til at vælge det rette værktøj til drejning af ruller eller tønder til din mobile miniløfter.
