Løft, drej og placér ruller og tønder - fuldelektrisk, uden manuel håndtering

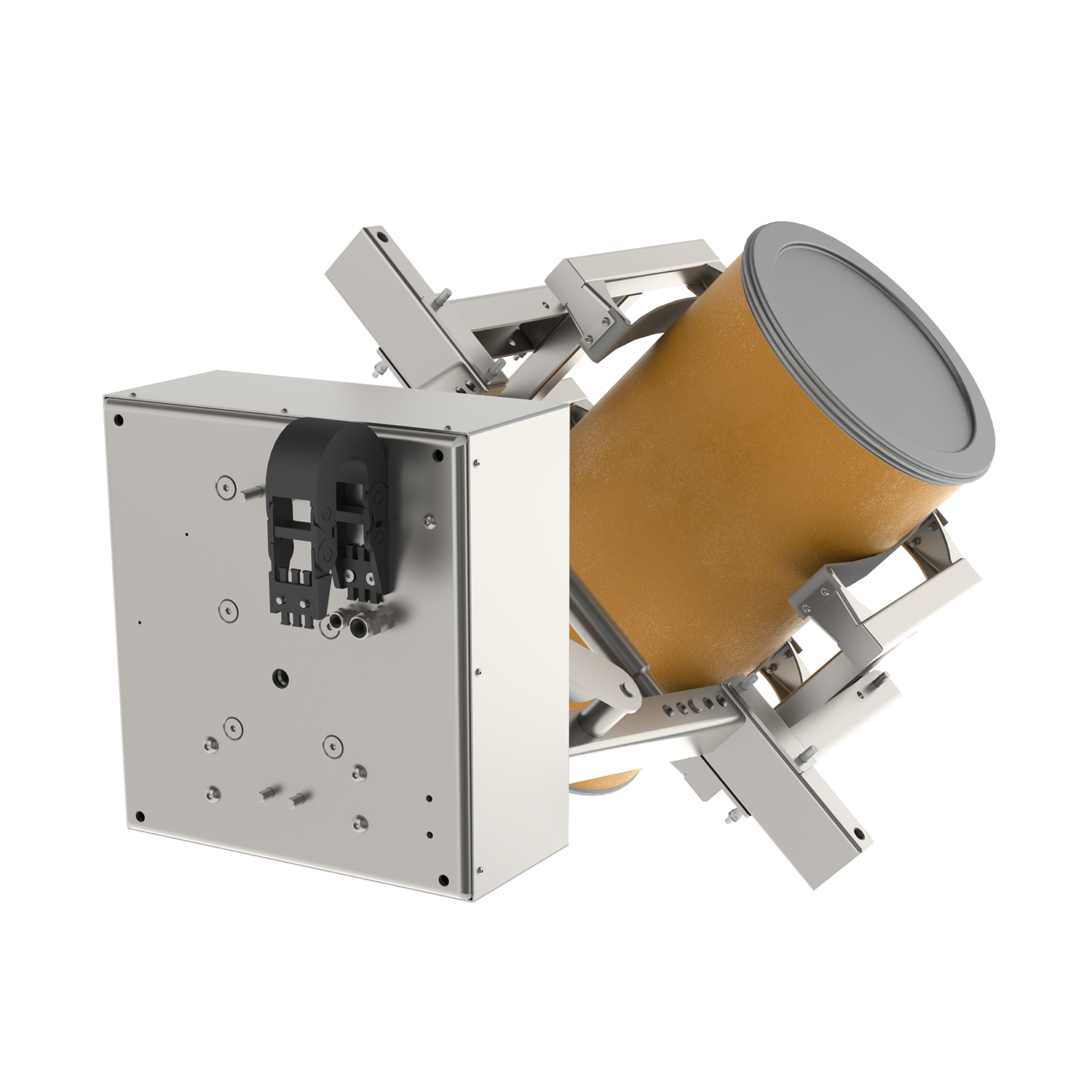

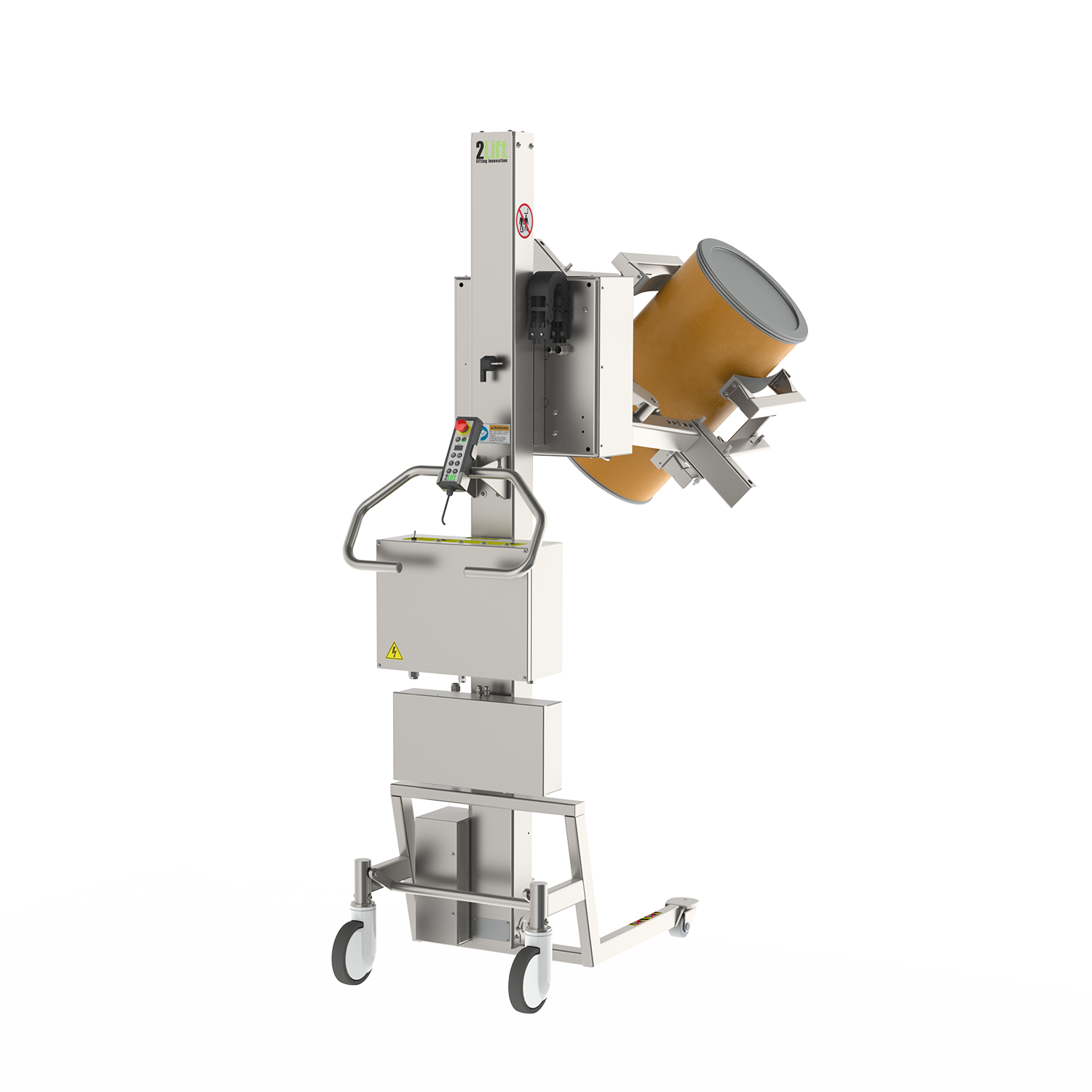

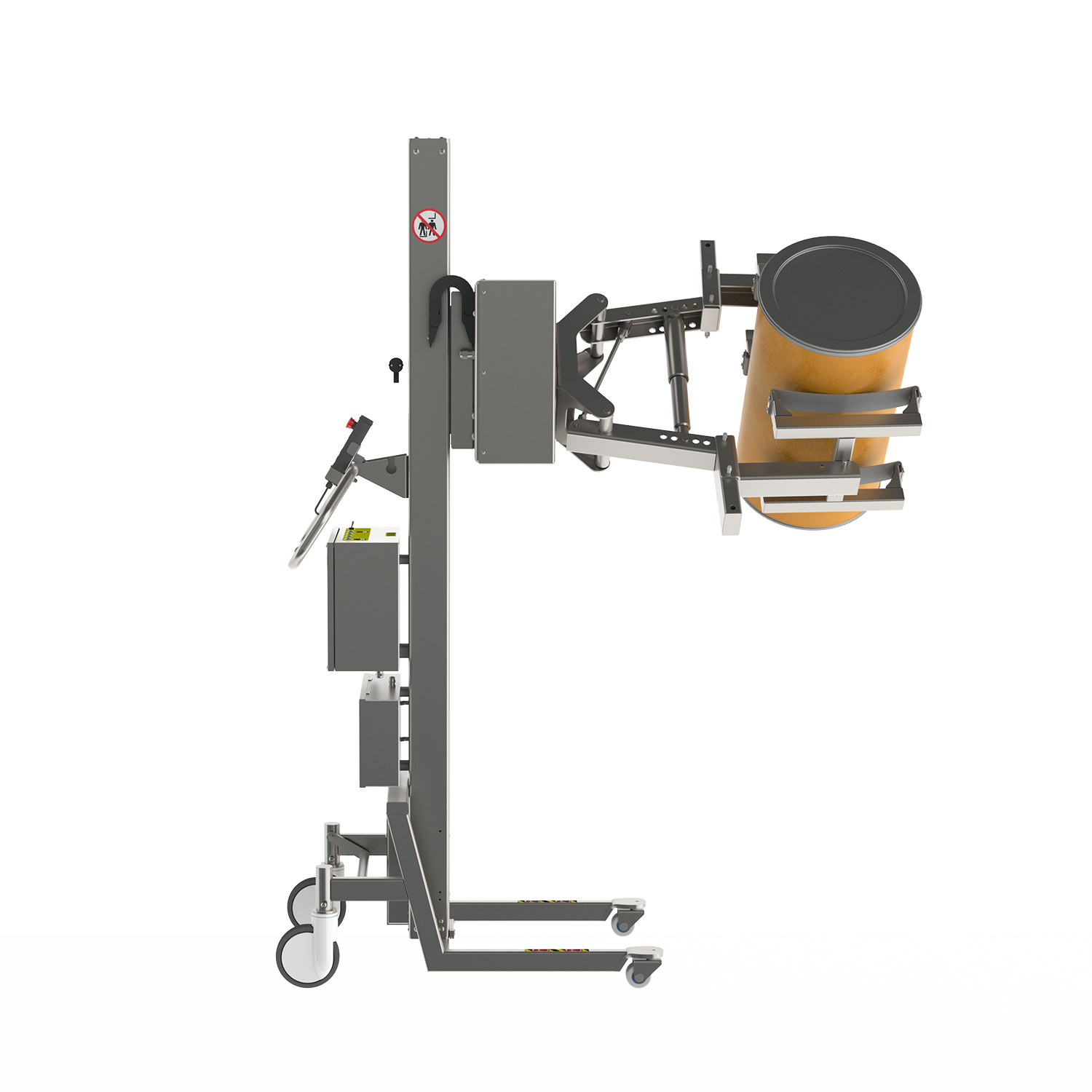

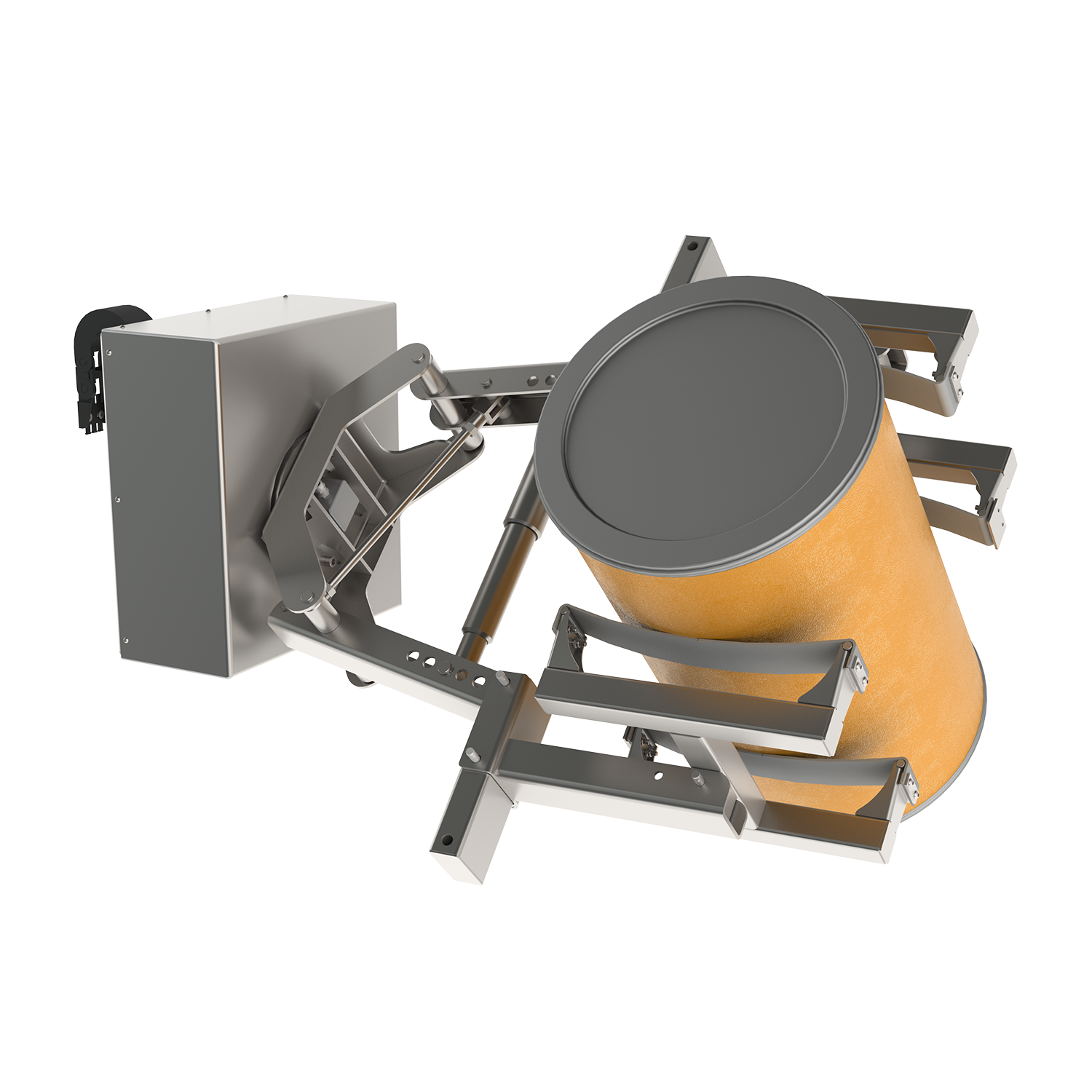

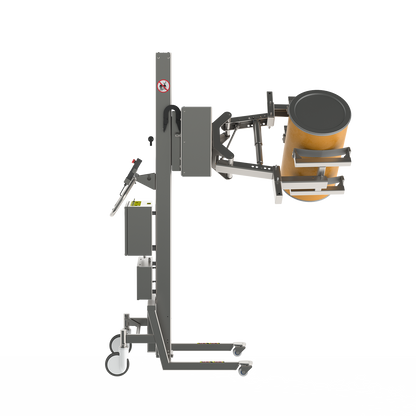

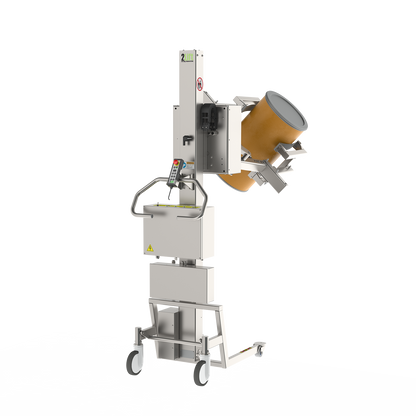

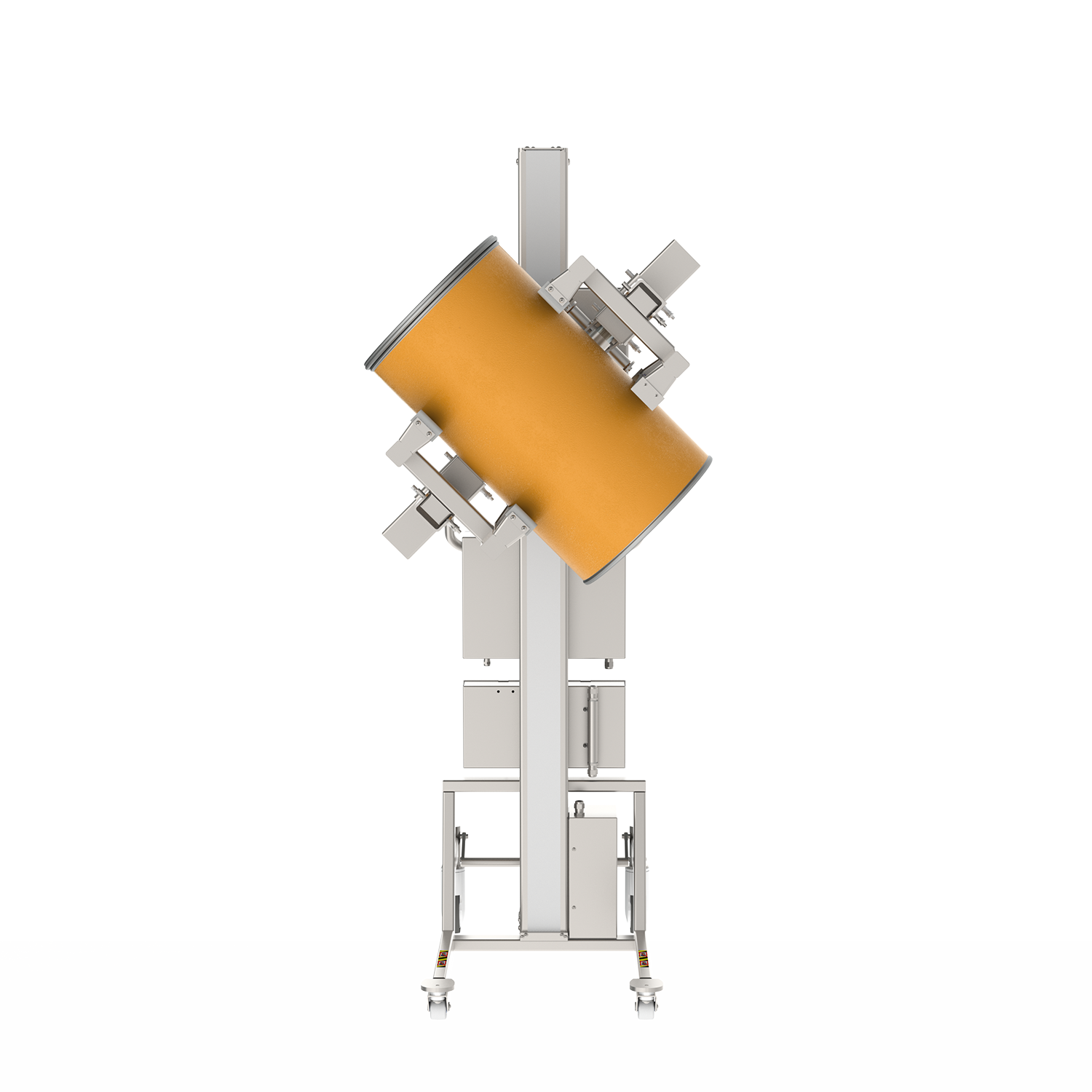

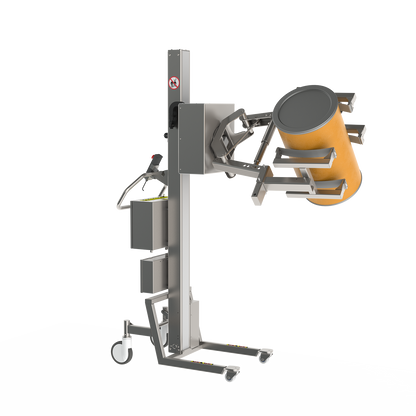

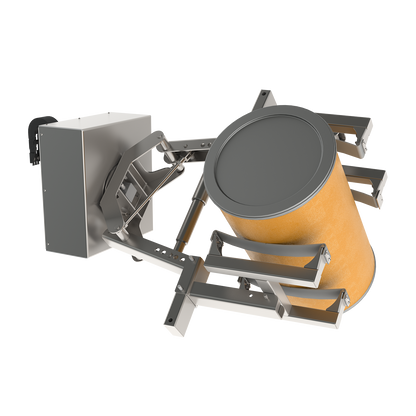

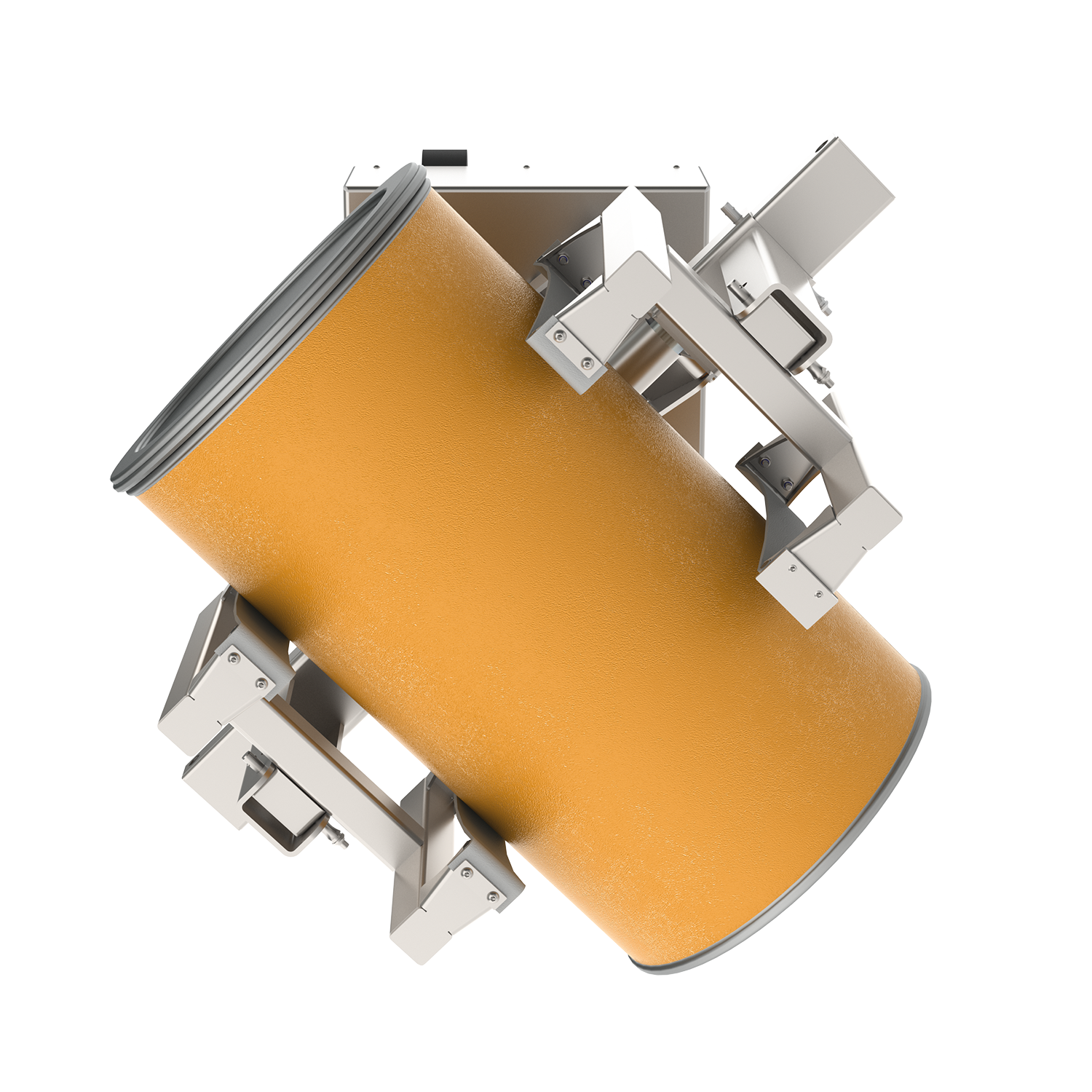

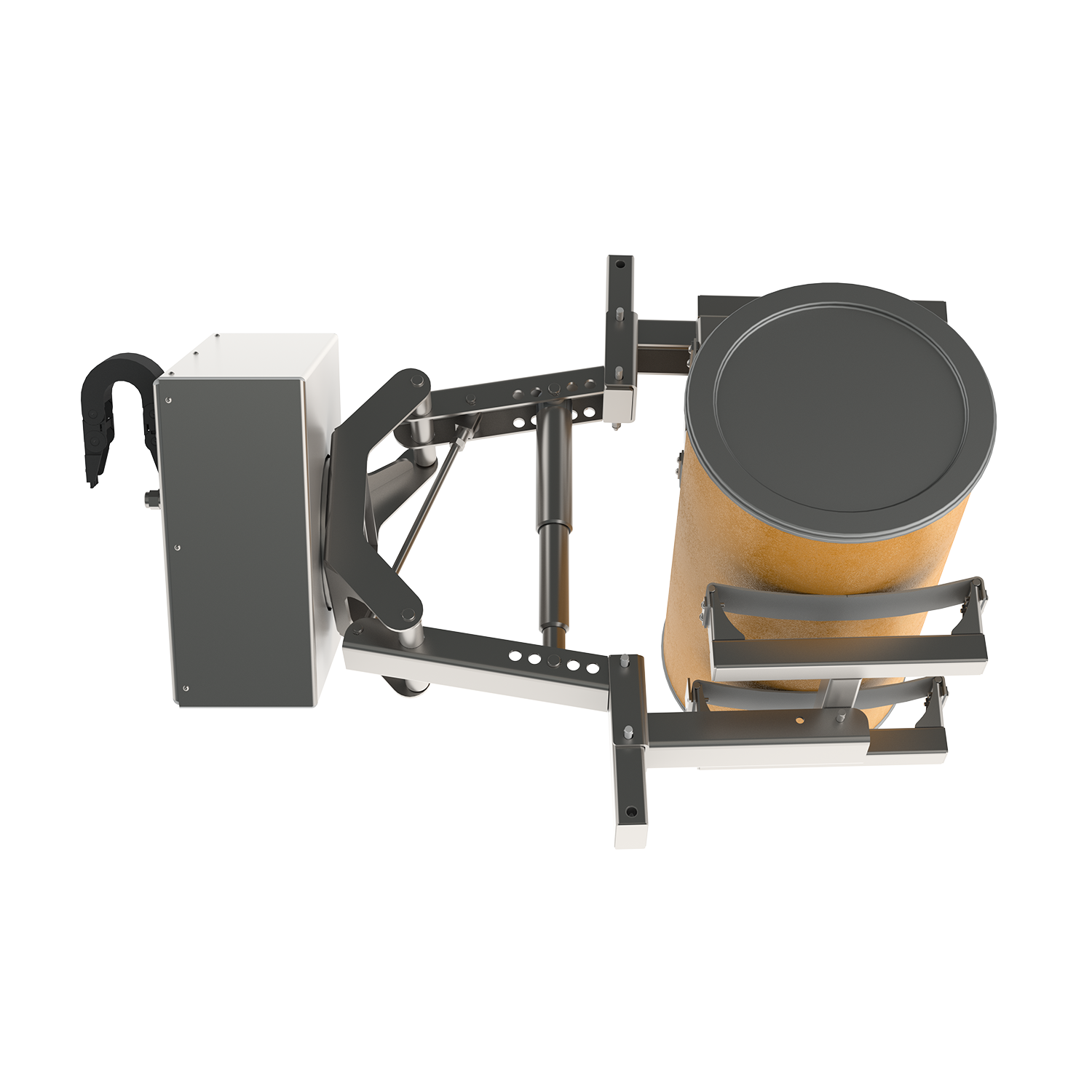

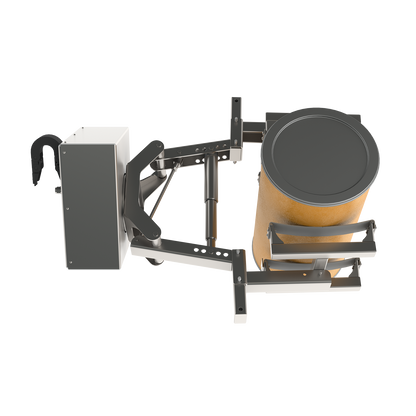

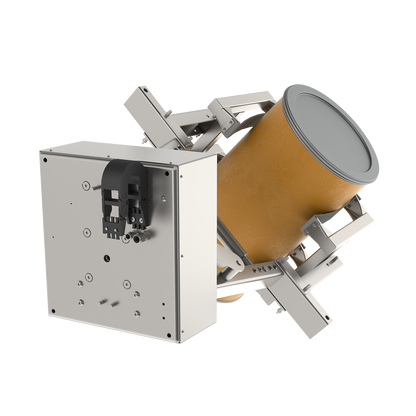

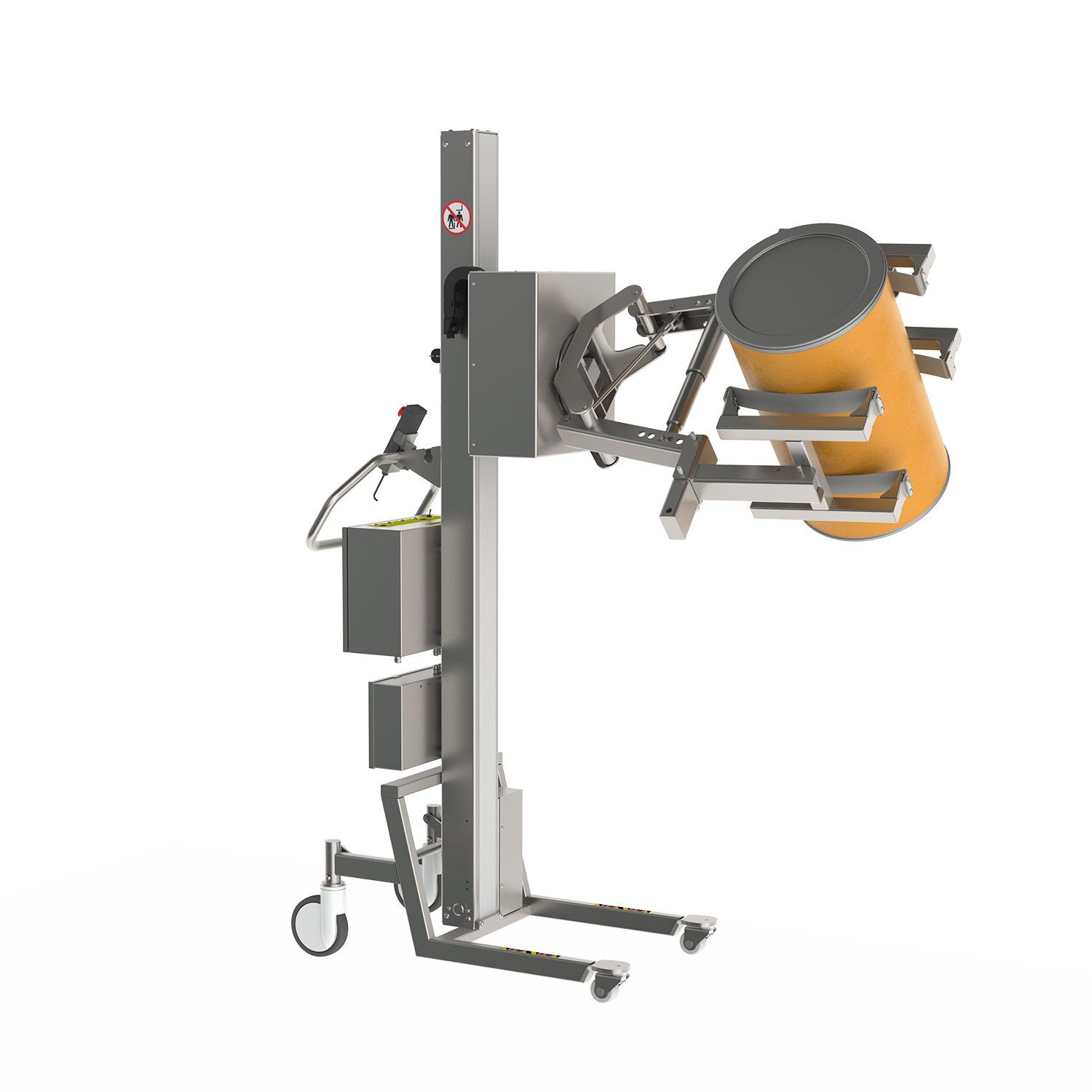

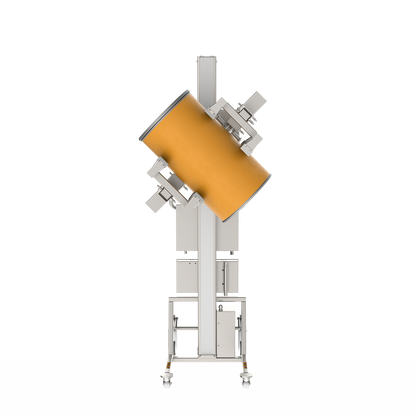

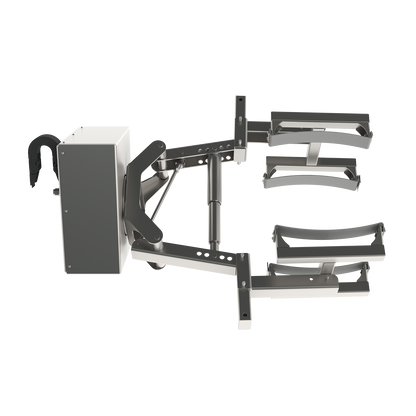

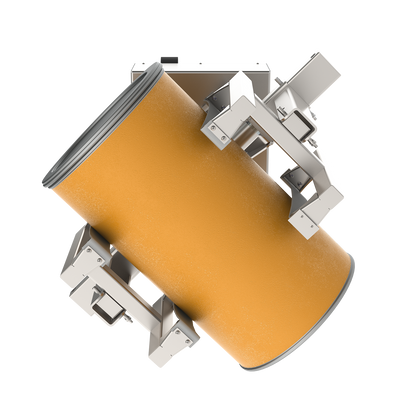

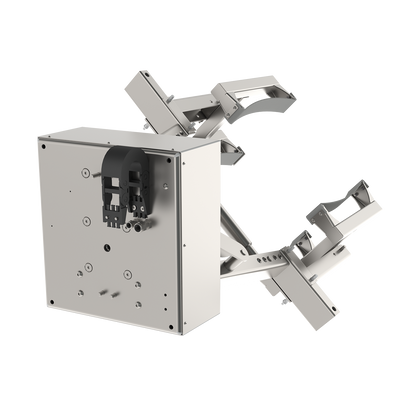

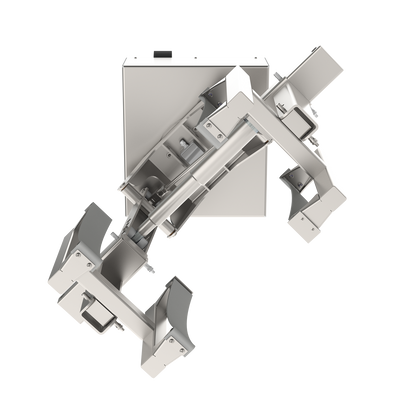

Den elektriske klemme med elektrisk drejefunktion (EC-ERU) er en fuldelektrisk håndteringsløsning, der kombinerer elektrisk fastspænding og sidelæns rotation til sikker og præcis håndtering af cylindriske emner som ruller, tromler og tønder.

Både gribe- og drejefunktionerne er elektrisk drevne og styres via fjernbetjening, hvilket gør det muligt at fastspænde, dreje og positionere emner sikkert uden manuel betjening. Det giver operatøren mulighed for at styre håndteringen fra en sikker afstand, hvilket især er en fordel i situationer med begrænset plads, eller hvor det ikke er praktisk eller sikkert at stå tæt på lasten.

Ved at eliminere manuel fastspænding og rotation reducerer EC-ERU den fysiske belastning for operatøren og sikrer samtidig præcis og ensartet håndtering af både centrerede og excentriske emner. Det modulære design gør det muligt at konfigurere systemet med forskellige gribeløsninger, hvilket gør det til en fleksibel løsning til effektiv og ergonomisk håndtering af mange forskellige typer laster og arbejdsopgaver.

Systemkonfiguration - to integrerede enheder

EC-ERU'en består af to komponenter, der arbejder sammen:

• Elektrisk klemme (EC)

• Elektrisk drejeenhed (ERU)

Elektrisk klemme (EC)

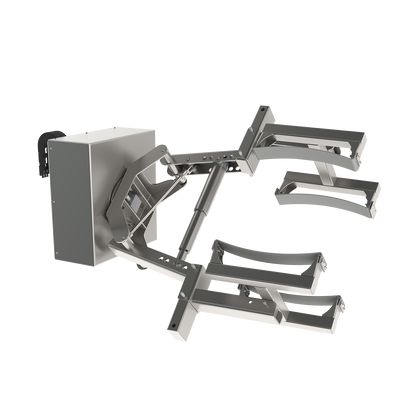

Den elektriske klemme (EC) er et alsidigt løfteværktøj udviklet til håndtering af cylindriske laster som ruller, tromler og tønder.

EC'en er baseret på et modulopbygget koncept og kan udstyres med udskiftelige løftearme og gribere, hvilket gør det muligt hurtigt at tilpasse værktøjet til forskellige lasttyper (også kasser) i samme arbejdsområde ved blot at fjerne to låsestifter. Værktøjet kan monteres direkte på en minilift eller kombineres med manipulatorenheder som f.eks. den elektriske drejeenhed (ERU), hvilket gør det muligt at løfte, rotere, repositionere eller tømme laster. Dette gør EC'en ideel til opgaver som tømning af tønder eller placering af ruller på dorne.

EC'en drives af en elektrisk aktuator, som sikrer en jævn og præcis klemmebevægelse. Forskellige løftearme og gribere gør det muligt at konfigurere værktøjet til en lang række lastdimensioner og overflader, mens klemkraften kan justeres gennem den valgte armkonfiguration og begrænses elektronisk afhængigt af den konkrete anvendelse.

En integreret elektronisk overbelastningssensor stopper automatisk klemmebevægelsen, når den forudindstillede kraft nås, og en grøn statusindikator bekræfter, når emnet er sikkert fastspændt. En fjernbetjening muliggør sikker og bekvem betjening på afstand.

Hovedegenskaber:

• Elektronisk overbelastningsbeskyttelse

• Fjernbetjent drift

• Visuel bekræftelse af sikker fastspænding
• Maksimal klemmekraft: 4500 N

• Kompatibel med forskellige manipulationsværktøjer, herunder rotationsenheder såsom den elektriske drejeenhed (ERU)

• Understøtter konfigurationer med punktgreb, pladegreb og båndgreb

• Velegnet til ruller, tromler, tønder og lignende laster

Elektrisk drejeenhed (ERU)

Den elektriske drejeenhed (ERU) monteres direkte på miniliften og er udviklet til sidelæns rotation af laster såsom kasser, ruller, tromler og tønder ved hjælp af et påmonteret løfteværktøj.

Løfteværktøjet skrues direkte på hovedakslens flangeinterface, hvilket sikrer kompatibilitet med forskellige typer løfteværktøjer.

Rotationen drives af en elektrisk motor via et selvbremsende snekkegear, som driver hovedakslen. Det selvbremsende gearsystem sikrer, at lasten fastholdes sikkert i den ønskede position, når rotationen stopper. Dette gør ERU'en velegnet til håndtering af tunge laster med eventuelt forskudt tyngdepunkt.

En integreret encoder overvåger løbende ERU'ens rotationsposition. Derfor stopper den elektriske lift automatisk i midterpositionen (når lasten er lodret) og kan desuden konfigureres til at stoppe i flere forudprogrammerede positioner både med og mod uret, typisk ved 90° eller 180°.
ERU'en betjenes via en fjernbetjening og sikrer præcis og gentagelig positionering under arbejdet.

Hovedegenskaber:

• Elektrisk motordrevet rotation

• Maksimalt drejningsmoment: 370 Nm ved 4,5 RPM

• Selv-låsende snekkegear for sikker lastfastholdelse og uden tilbagedrift

• Integreret encoder for præcis og gentagelig positionering med positionsfeedback

• Automatisk stop i centerposition

• Valgfrie forprogrammerede stoppositioner i både med og mod urets retning (typisk 90° eller 180°)

• Fjernbetjent drift

• Designet til håndtering af kasser, ruller, tønder og asymmetriske laster

• Løfteværktøj monteres via skrueforbindelse på flangegrænsefladen på hovedakslen
• Kompatibel med forskellige løfteværktøjskonfigurationer såsom klemmer (elektrisk klemme (EC), manuel klemme (MC), manuel klemme med spindel (MCS), elektrisk lineær klemme (ELC), manuel lineær klemme (MLC), gafler (gaffel (F), justerbar gaffel (AF) samt ekspanderenheder (elektrisk ekspanderenhed (EEU) og manuel ekspanderenhed (MEU)

Konstruktion og anvendelse

Robust industrielt design i rustfrit stål sikrer holdbarhed i krævende miljøer.

En hygiejnisk designvariant fås til brug i renrum og i fødevare- og drikkevareindustrien.

Andre løfteløsninger med tilsvarende sidelæns rotationsfunktioner

Andet materialehåndteringsudstyr designet til løft og sidelæns drejning af af tønder og ruller omfatter:

• Elektrisk lineær klemme med manuel drejefunktion (ELC-MRU)

• Elektrisk lineær klemme med elektrisk drejefunktion (ELC-ERU)
• Manuel lineær klemme med manuel drejefunktion (MLC-MRU)

• Manuel lineær klemme med elektrisk drejefunktion (MLC-ERU)
• Manuel klemme med simpel drejefunktion (MC-SRU)

• Manuel klemme med manuel drejefunktion (MC-MRU)

• Manuel klemme med elektrisk drejefunktion (MC-ERU)

• Doppeltdorn med elektrisk drejefunktion (DM-ERU)

• Metalplatform med elektrisk drejefunktion (MP-ERU)

Kontakt os

Kontakt os gerne for et tilbud, specialtilpassede mål eller hjælp til at vælge det rette værktøj til drejning af ruller eller tønder på din elektriske minilift.
