Fuldelektrisk system til håndtering af tunge ruller og tønder - mindre belastning, større fordele

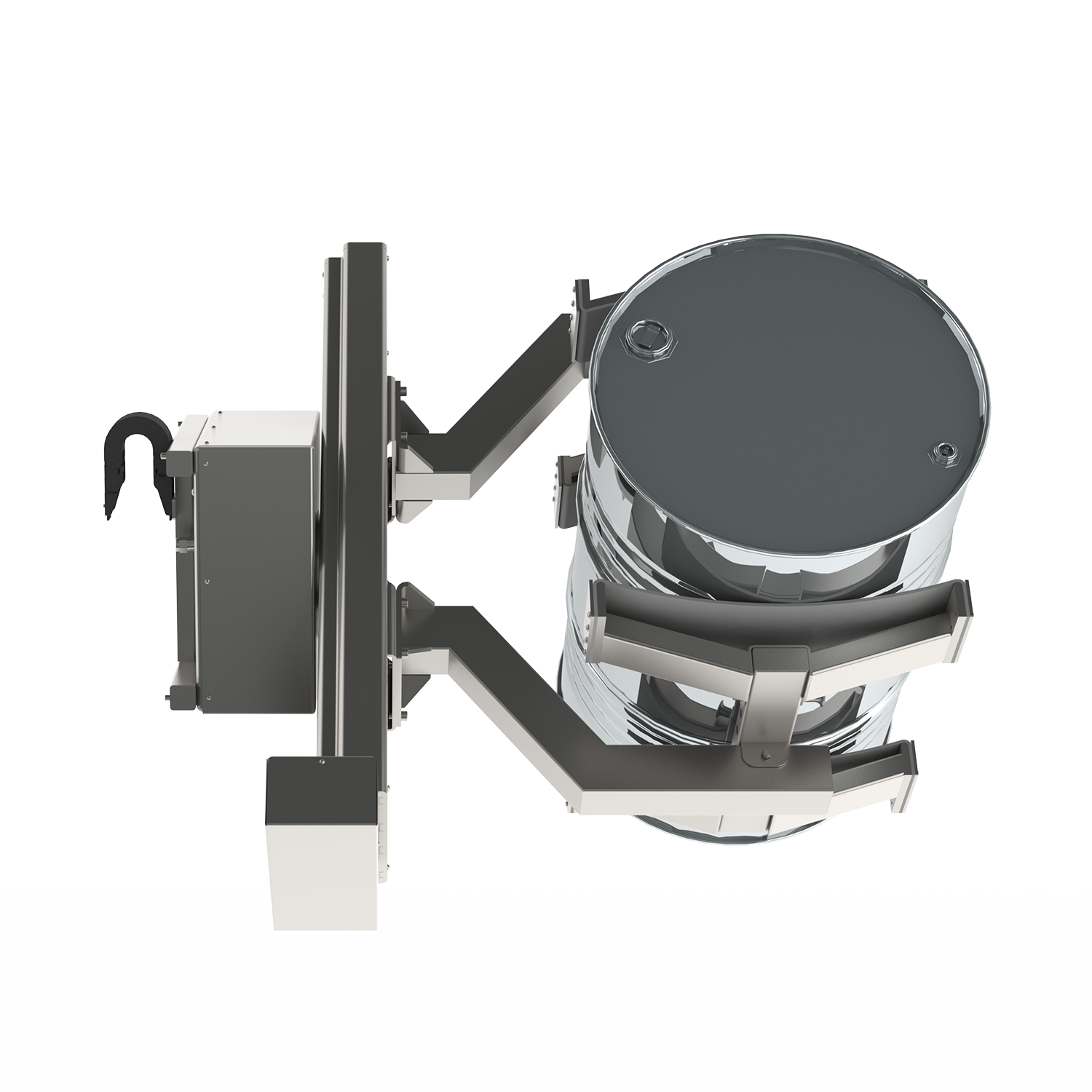

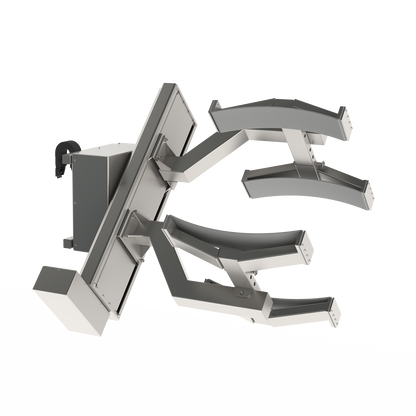

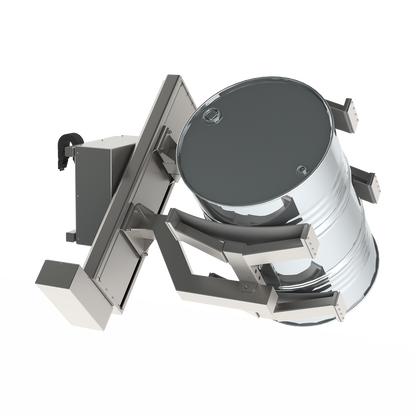

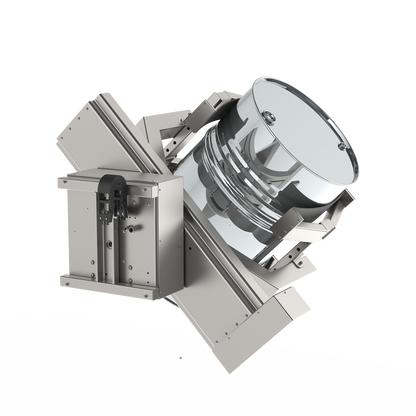

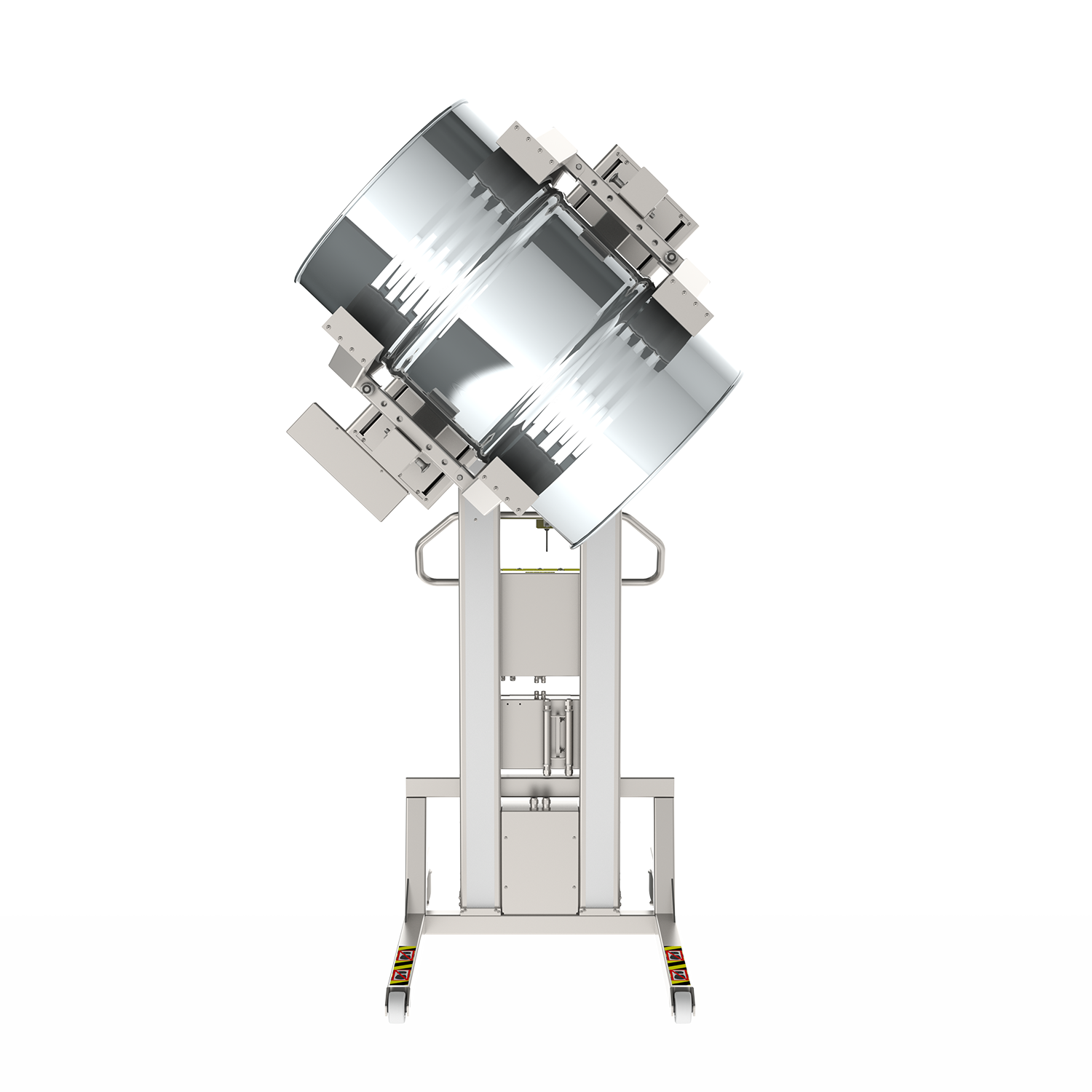

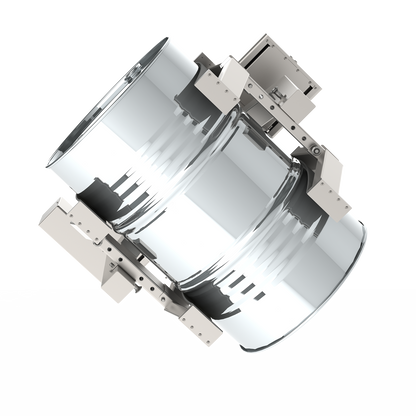

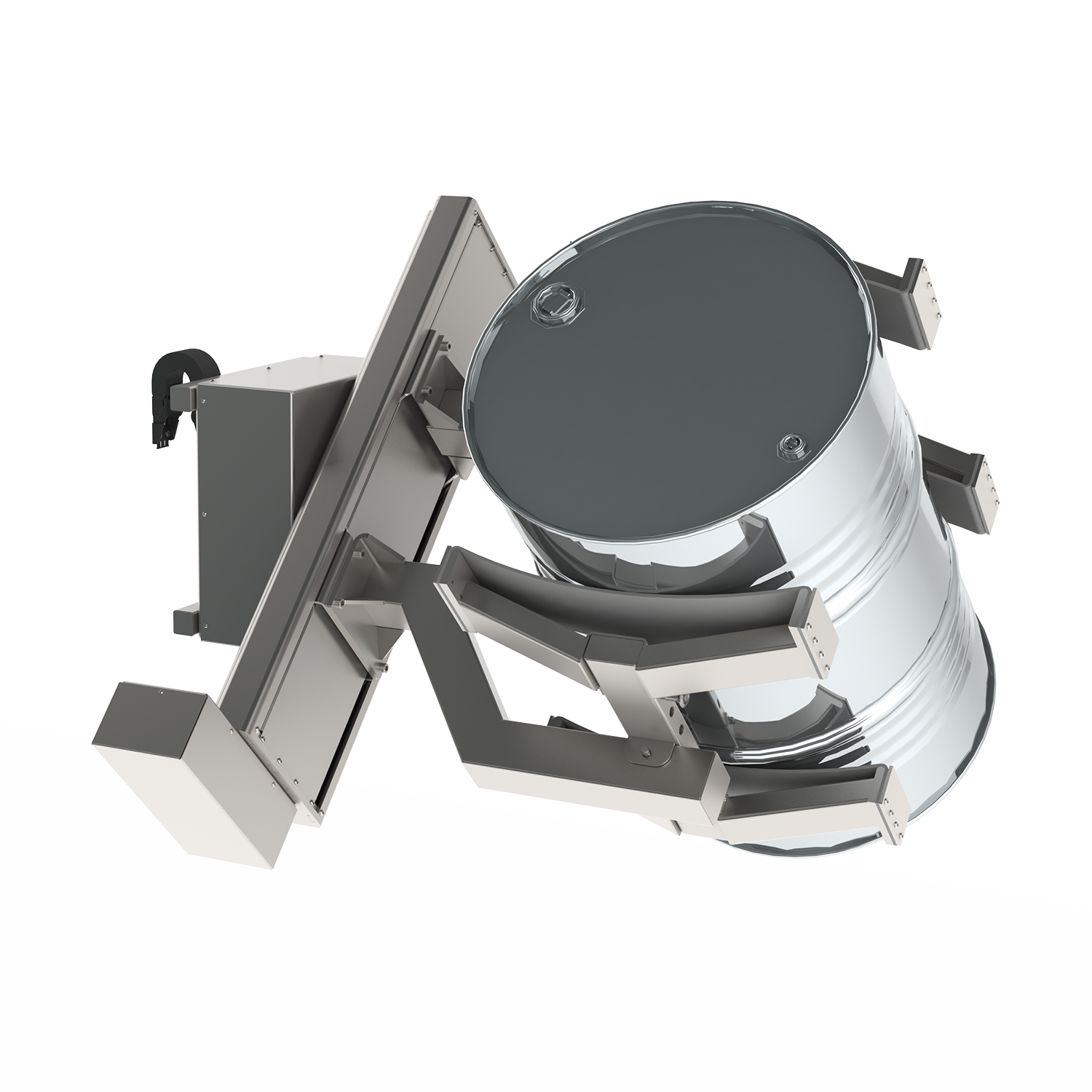

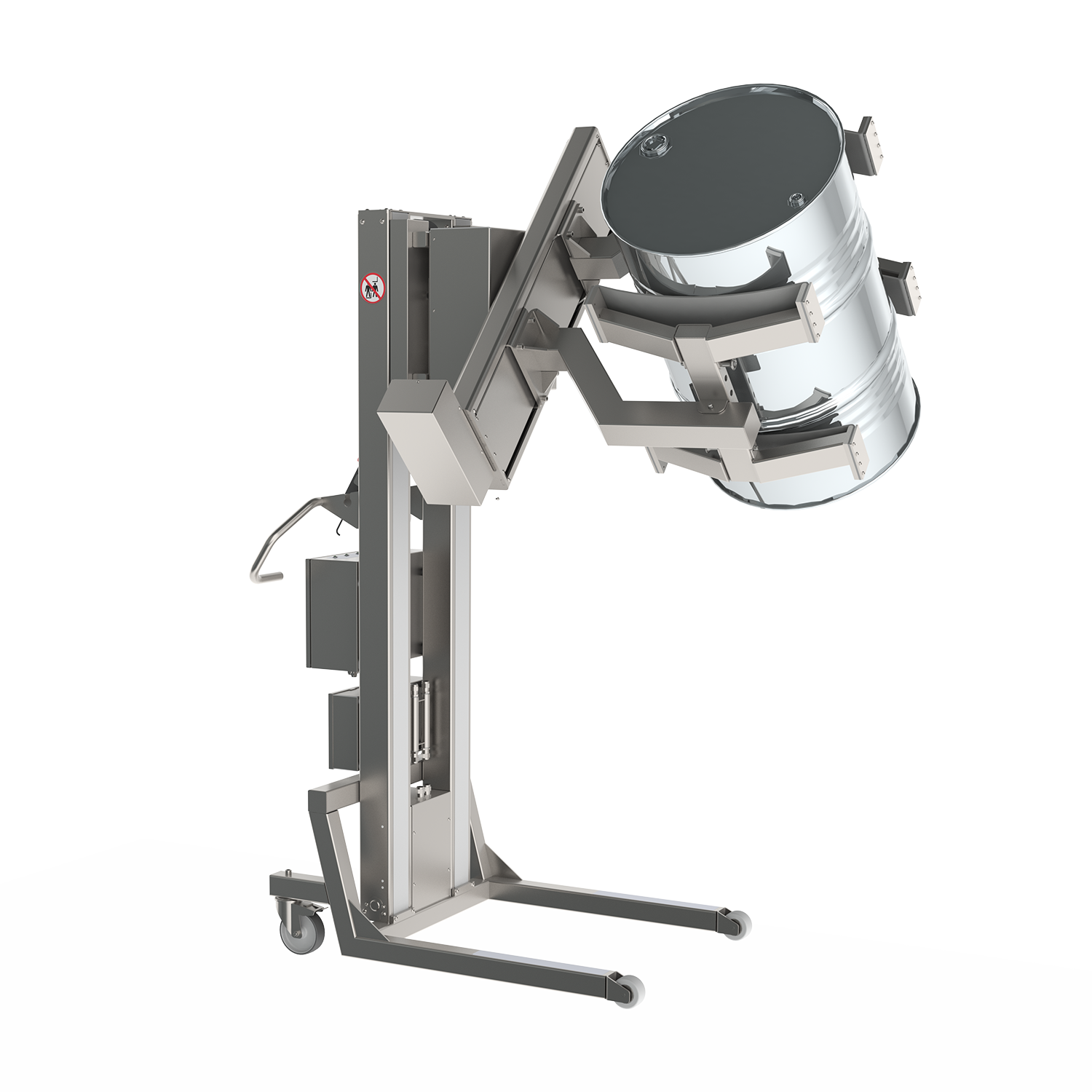

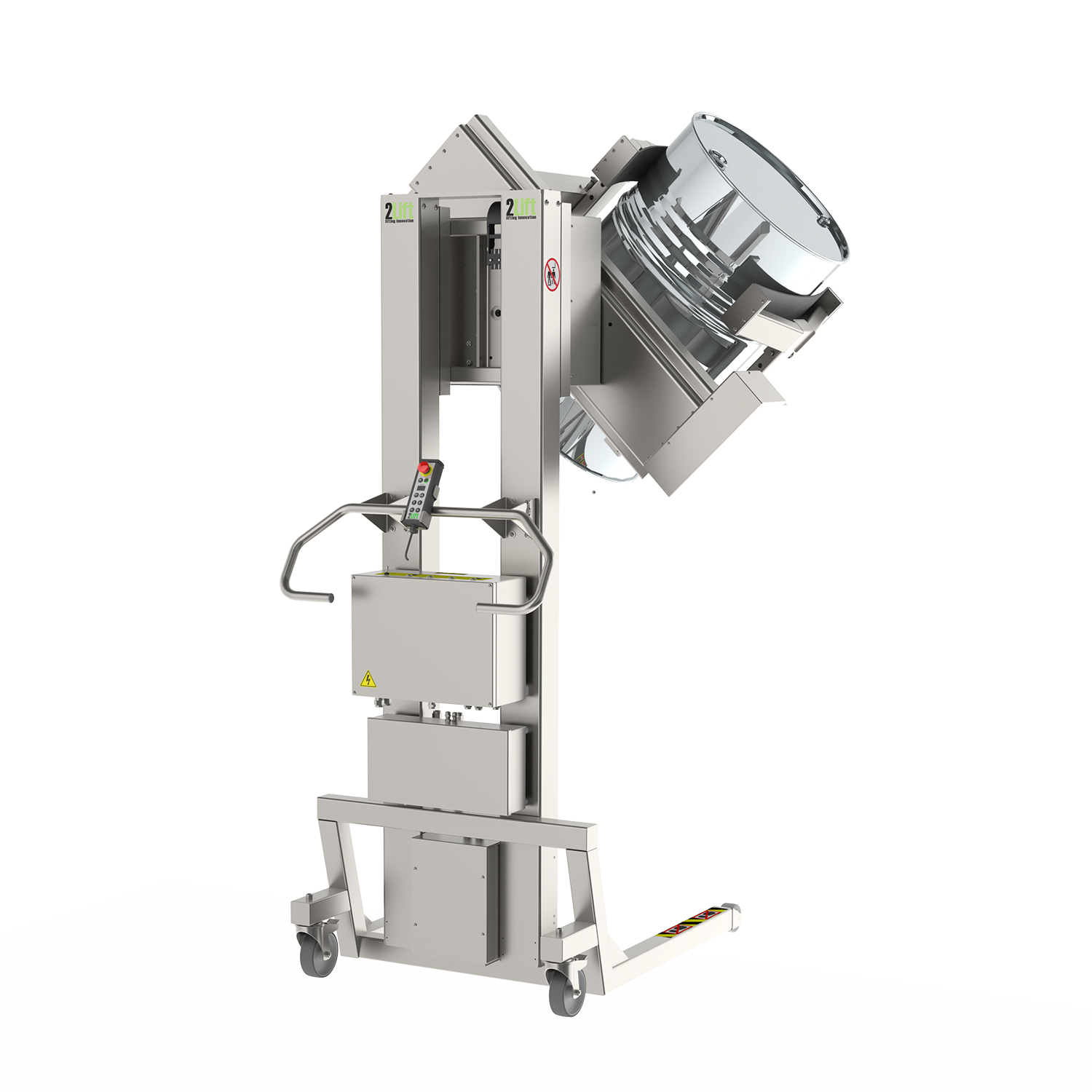

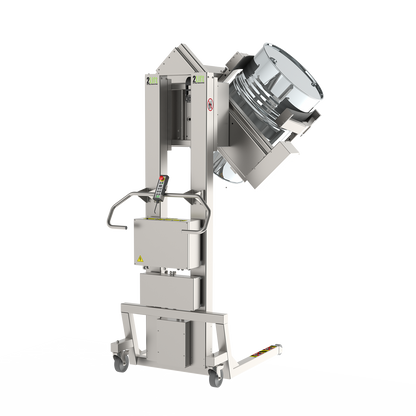

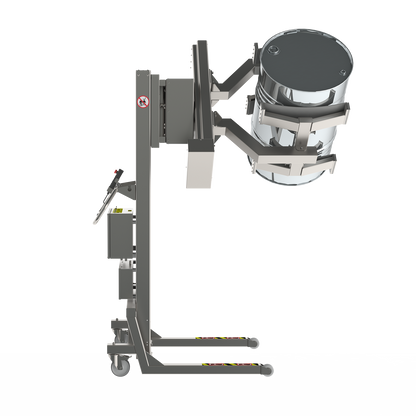

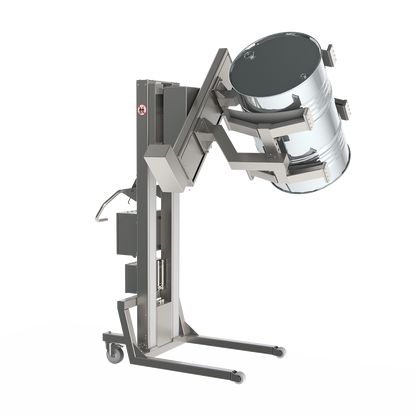

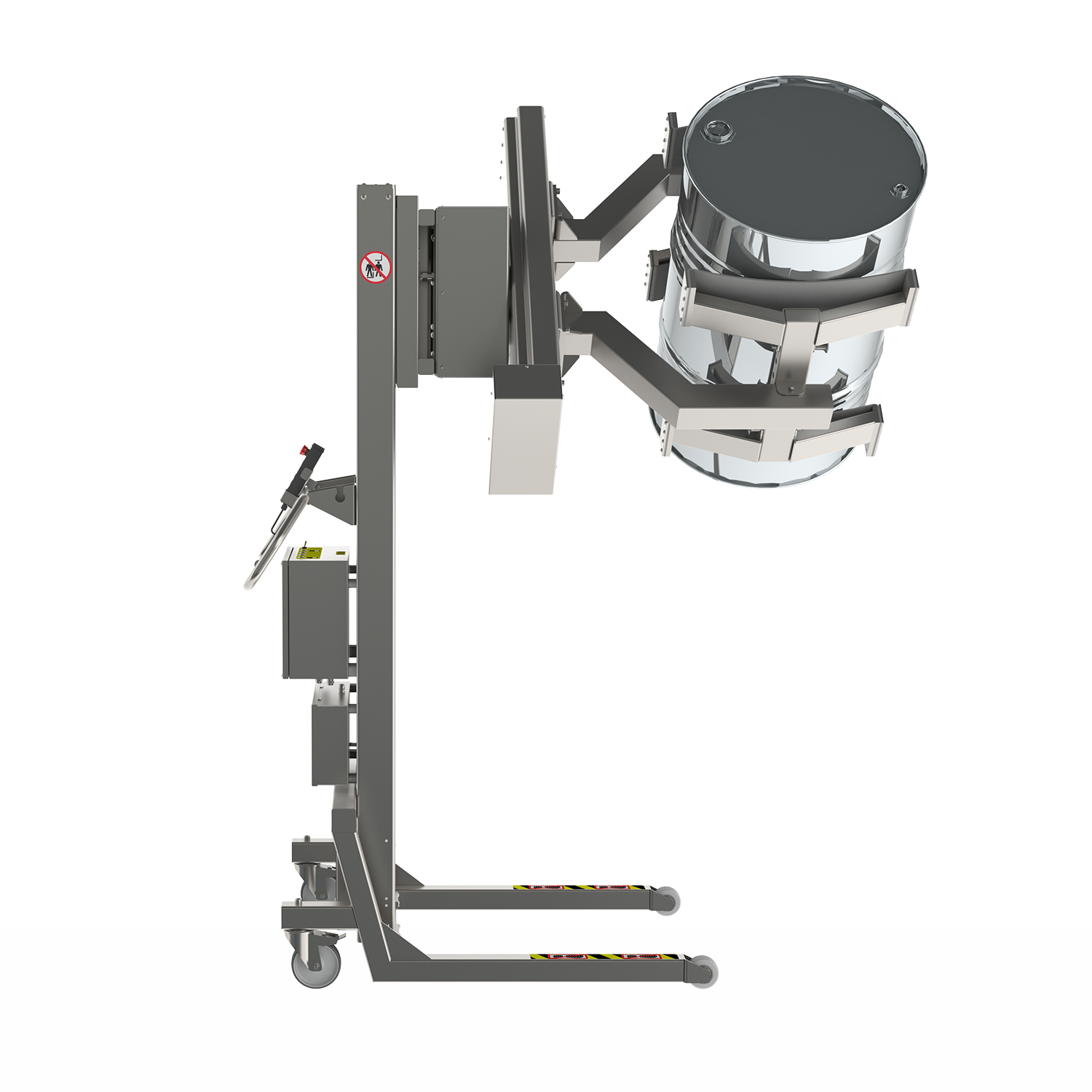

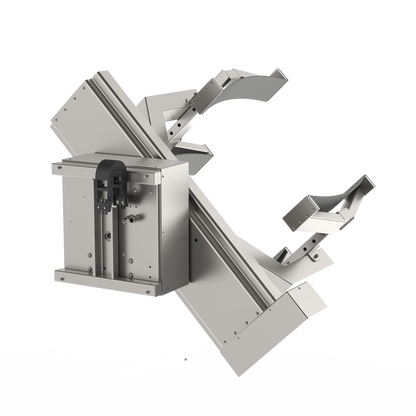

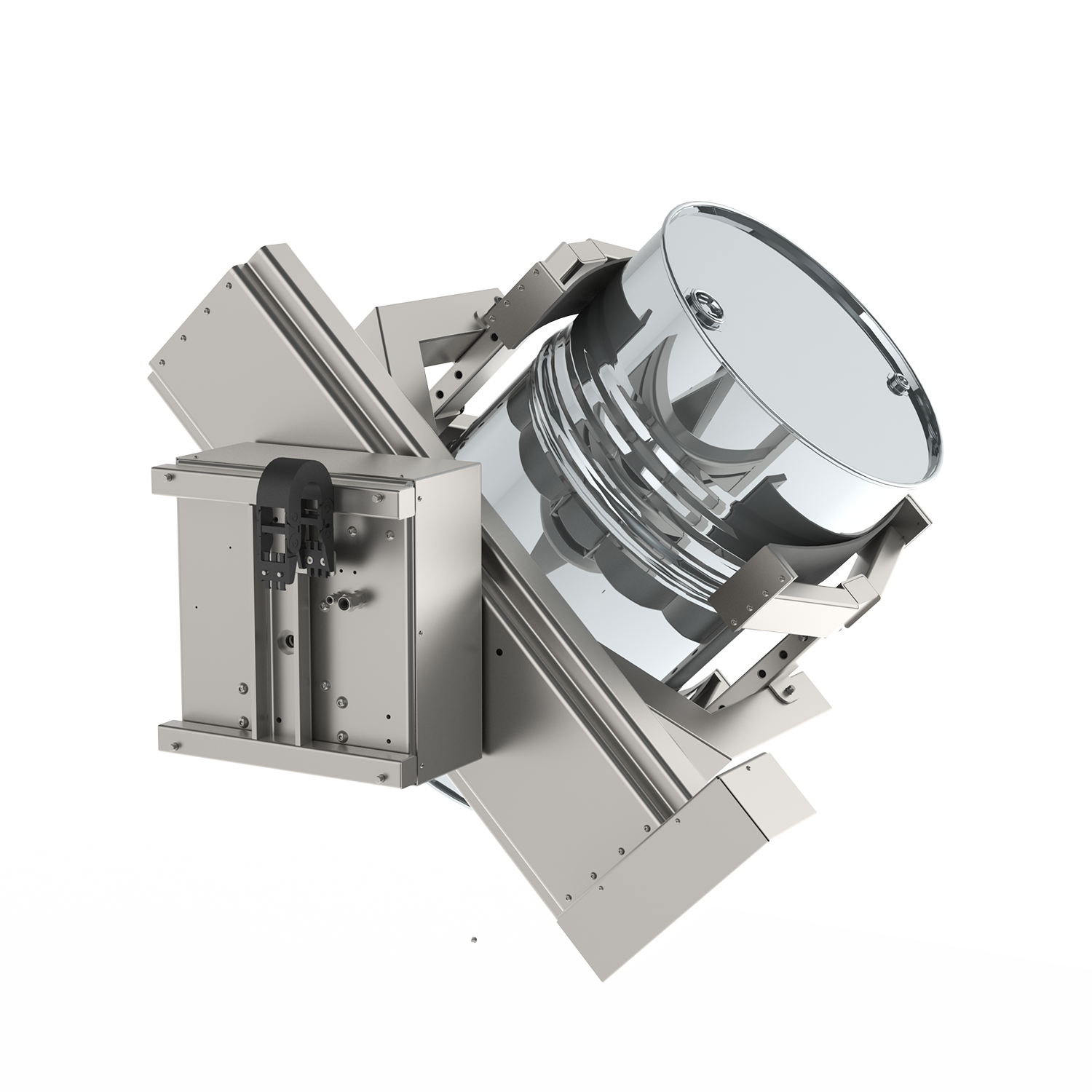

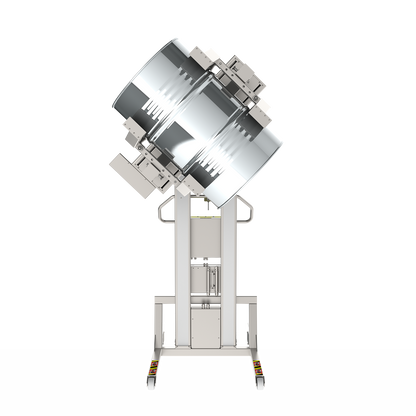

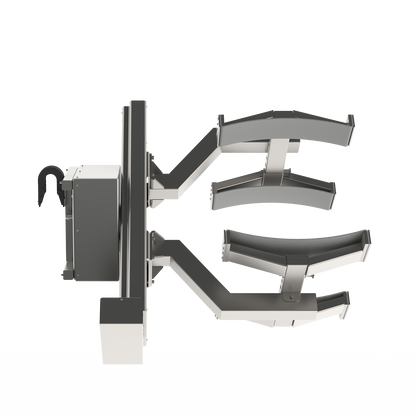

Den elektriske lineære klemme med elektrisk drejeenhed (ELC-ERU) er udviklet til sikker og effektiv håndtering af cylindriske laster såsom tromler, tønder og ruller.

Den har et fuldelektrisk system, hvor både løft, fastspænding og rotation er elektrisk drevet og styres via fjernbetjening, hvilket muliggør en jævn, præcis og ubesværet håndtering af laster uden behov for manuel betjening.

Dette gør løsningen særligt velegnet til meget tunge laster eller løfteopgaver med begrænset plads, hvor operatøren ikke kan stå sikkert ved siden af miniliften. Ved at fjerne behovet for manuel betjening reducerer systemet den fysiske belastning og forbedrer både sikkerhed og driftseffektivitet.

Systemkonfiguration - to integrerede enheder

ELC-ERU'en består af to komponenter, der arbejder sammen:

• Elektrisk lineær klemme (ELC)

• Elektrisk drejeenhed (ERU)

Elektrisk lineær klemme (ELC)

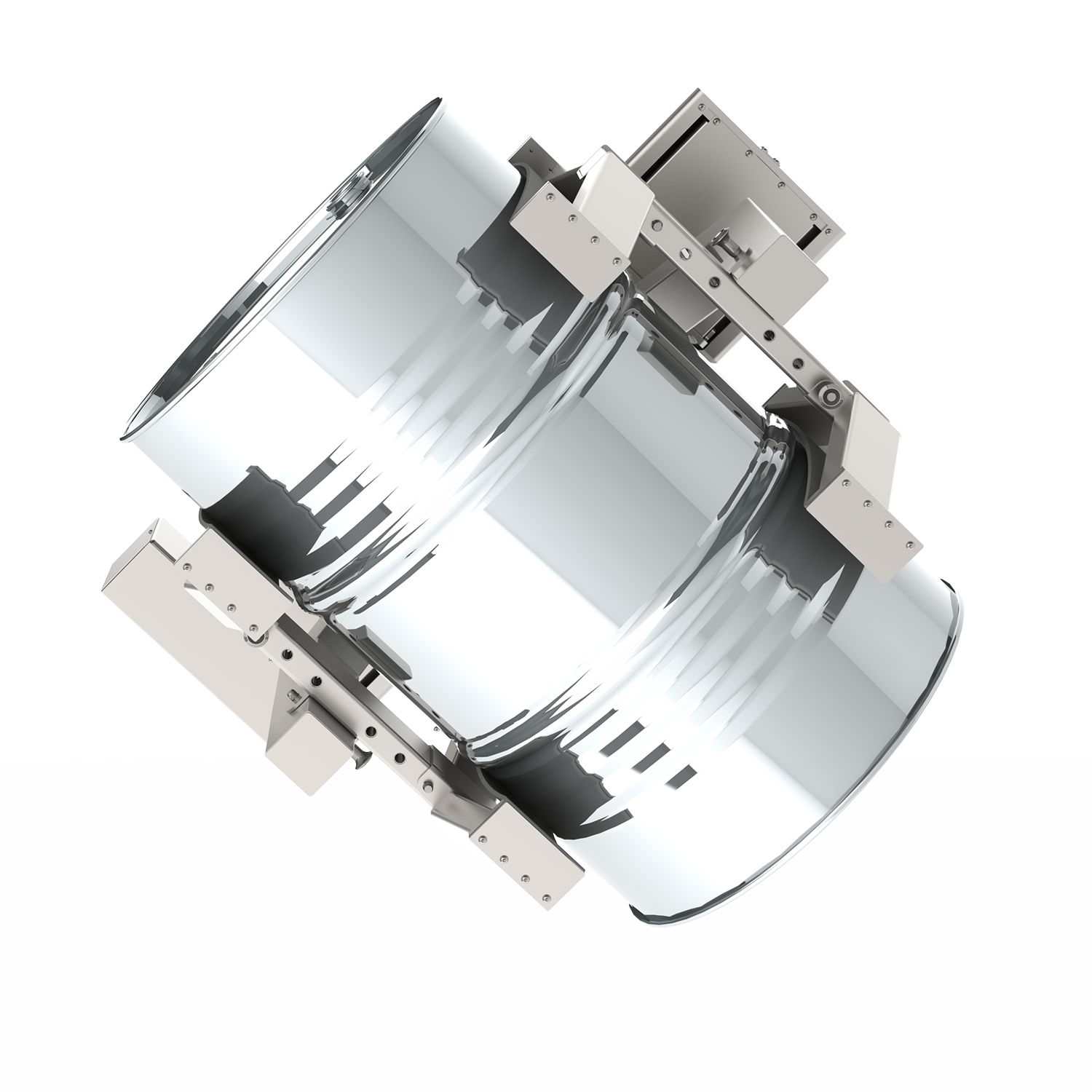

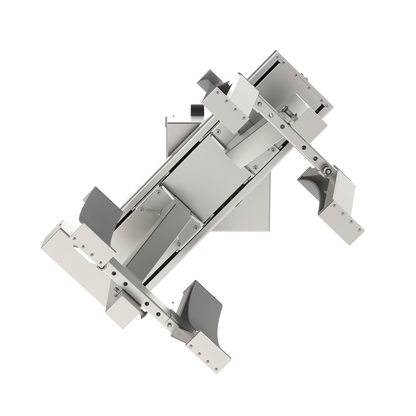

Den elektriske lineære klemme (ELC) leverer præcis, elektrisk drevet greb på cylindriske laster som tromler, tønder og ruller. Dens modulopbyggede design understøtter forskellige løftearme og gribere og kan kombineres med tippe- eller drejeenheder.

Drevet af en elektrisk motor med selv-låsende snekkegear sikrer ELC'en glidende bevægelse af slæden og et konstant, pålideligt greb. En elektronisk overbelastningssensor stopper automatisk funktionen, hvis den maksimale kraft nås, og fjernbetjeningen giver sikker betjening på afstand. Systemet holder lasten fast under hele løftet, hvilket reducerer fysisk belastning for operatøren og øger stabiliteten.

Hovedegenskaber:

• Elektrisk motor med selv-låsende snekkegear, der sikrer stabilitet og sikker låsning af lasten

• Elektronisk overbelastningsbeskyttelse

• Fjernbetjent drift

• Maksimal klemmekraft: 7500 N ved 6 mm/s (afhænger af belastningstype)

• Kompatibel med forskellige manipulationsværktøjer, herunder rotationsenheder såsom elektrisk drejeenhed (ERU) og manuel drejeenhed (MRU) samt tippeenheder såsom elektrisk tippeenhed (ETU) og manuel tippeenhed (MTU)

• Understøtter konfigurationer med punktgreb, pladegreb og båndgreb

• Velegnet til ruller, tromler, tønder og lignende laster

Elektrisk drejeenhed (ERU)

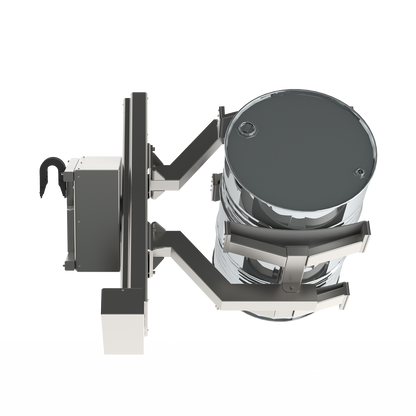

Den elektriske drejeenhed (ERU) monteres direkte på miniliften og er udviklet til sidelæns rotation af laster såsom kasser, ruller, tromler og tønder ved hjælp af et påmonteret løfteværktøj.

Løfteværktøjet skrues direkte på hovedakslens flangeinterface, hvilket sikrer kompatibilitet med forskellige typer løfteværktøjer.

Rotationen drives af en elektrisk motor via et selvbremsende snekkegear, som driver hovedakslen. Det selvbremsende gearsystem sikrer, at lasten fastholdes sikkert i den ønskede position, når rotationen stopper. Dette gør ERU'en velegnet til håndtering af tunge laster med eventuelt forskudt tyngdepunkt.

En integreret encoder overvåger løbende ERU'ens rotationsposition. Derfor stopper den elektriske lift automatisk i midterpositionen (når lasten er lodret) og kan desuden konfigureres til at stoppe i flere forudprogrammerede positioner både med og mod uret, typisk ved 90° eller 180°.
ERU'en betjenes via en fjernbetjening og sikrer præcis og gentagelig positionering under arbejdet.

Hovedegenskaber:

• Elektrisk motordrevet rotation

• Maksimalt drejningsmoment: 370 Nm ved 4,5 RPM

• Selv-låsende snekkegear for sikker lastfastholdelse og uden tilbagedrift

• Integreret encoder for præcis og gentagelig positionering med positionsfeedback

• Automatisk stop i centerposition

• Valgfrie forprogrammerede stoppositioner i både med og mod urets retning (typisk 90° eller 180°)

• Fjernbetjent drift

• Designet til håndtering af kasser, ruller, tønder og asymmetriske laster

• Løfteværktøj monteres via skrueforbindelse på flangegrænsefladen på hovedakslen
• Kompatibel med forskellige løfteværktøjskonfigurationer såsom klemmer (elektrisk klemme (EC), manuel klemme (MC), manuel klemme med spindel (MCS), elektrisk lineær klemme (ELC), manuel lineær klemme (MLC), gafler (gaffel (F), justerbar gaffel (AF) samt ekspanderenheder (elektrisk ekspanderenhed (EEU) og manuel ekspanderenhed (MEU)

Konstruktion og anvendelse

Robust industrielt design i rustfrit stål sikrer holdbarhed i krævende miljøer.

En hygiejnisk designvariant fås til brug i renrum og i fødevare- og drikkevareindustrien.

Andre løfteløsninger med tilsvarende sidelæns rotationsfunktioner

Andet materialehåndteringsudstyr designet til løft og sidelæns drejning af af tønder og ruller omfatter:

• Elektrisk lineær klemme med manuel drejefunktion (ELC-MRU)

• Manuel lineær klemme med manuel drejefunktion (MLC-MRU)

• Manuel lineær klemme med elektrisk drejefunktion (MLC-ERU)

• Manuel klemme med simpel drejefunktion (MC-SRU)

• Manuel klemme med manuel drejefunktion (MC-MRU)

• Manuel klemme med elektrisk drejefunktion (MC-ERU)

• Elektrisk klemme med elektrisk drejefunktion (EC-ERU)

• Doppeltdorn med elektrisk drejefunktion (DM-ERU)

• Metalplatform med elektrisk drejefunktion (MP-ERU)

Kontakt os

Kontakt os gerne for et tilbud, specialtilpassede mål eller hjælp til at vælge det rette værktøj til drejning af ruller eller tønder til din industrielle minilift.

(Billederne på denne side ændrer sig afhængigt af den lifttype, du vælger nedenfor.)
