Nem og effektiv håndtering af ruller, tønder og tromler via elektrisk rotation

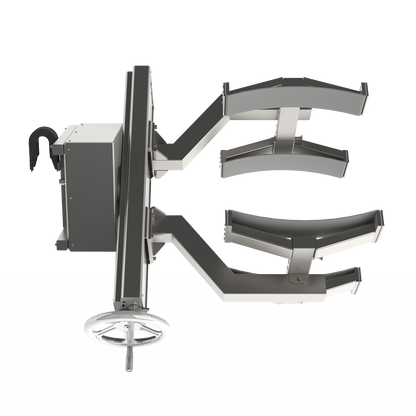

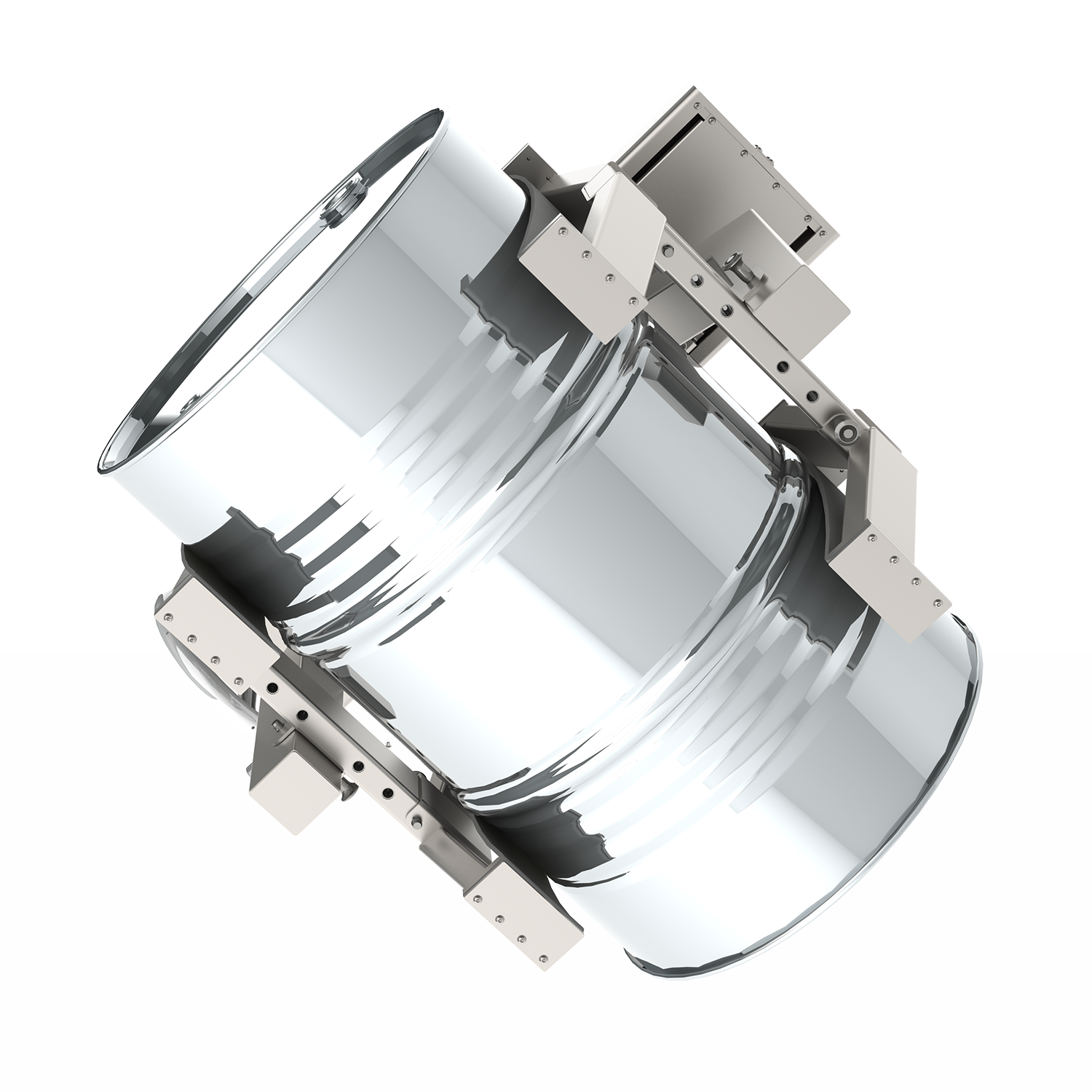

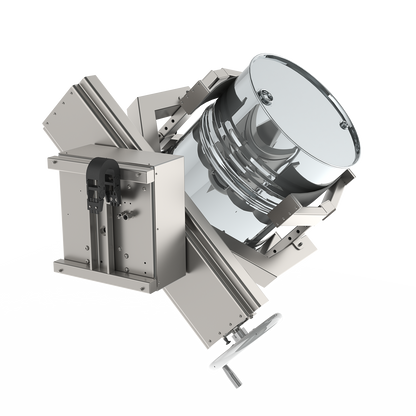

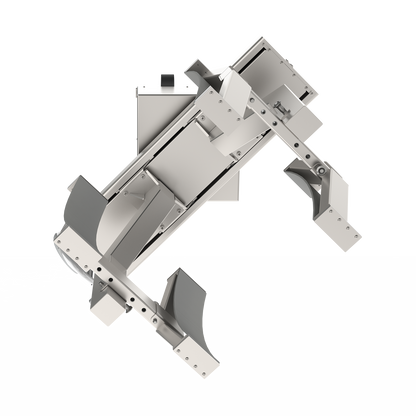

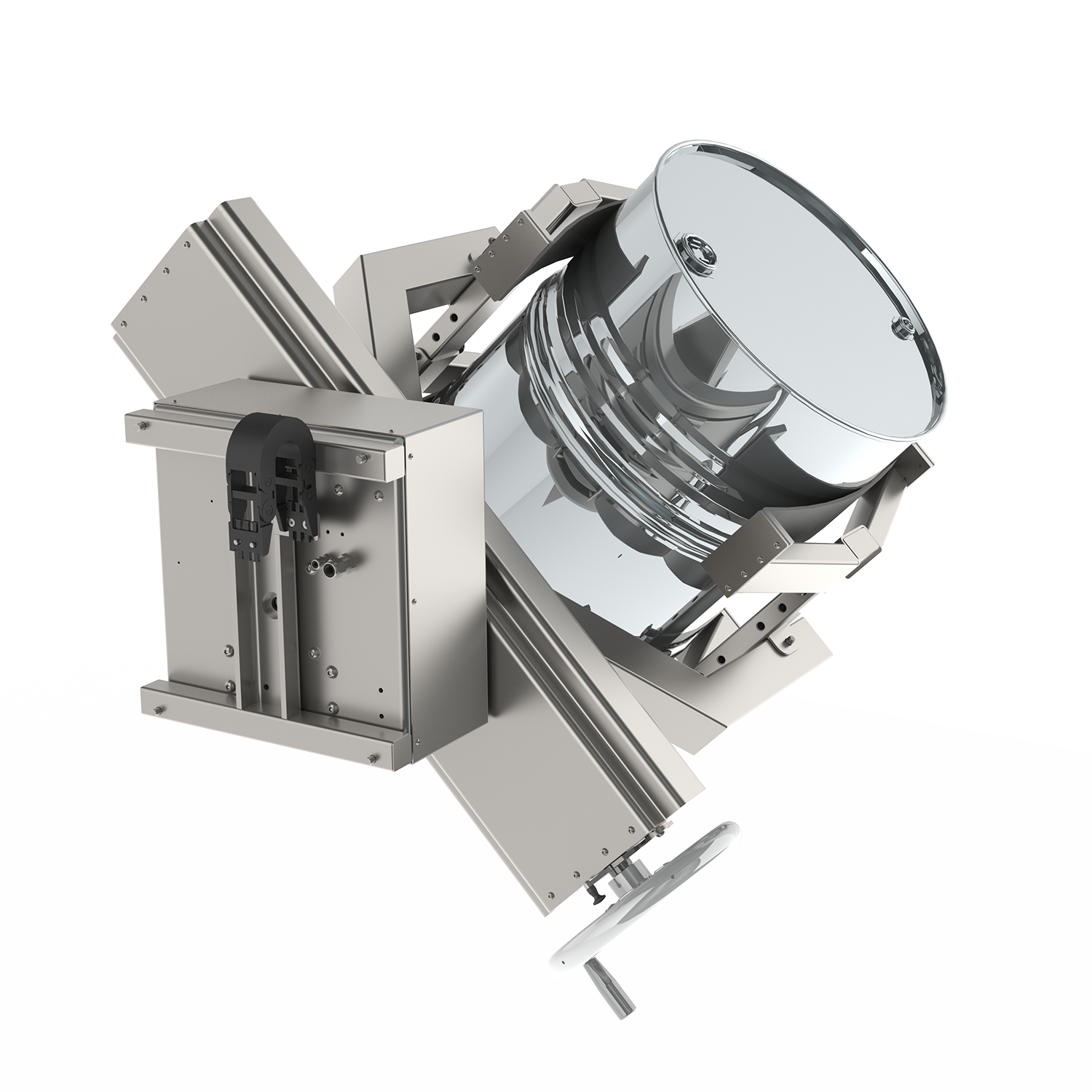

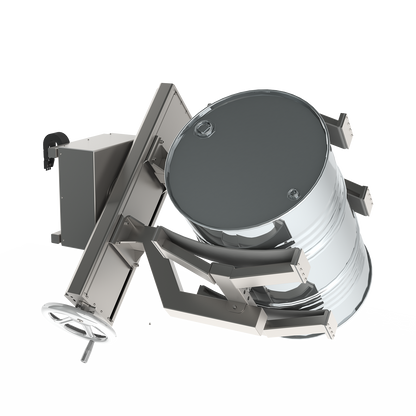

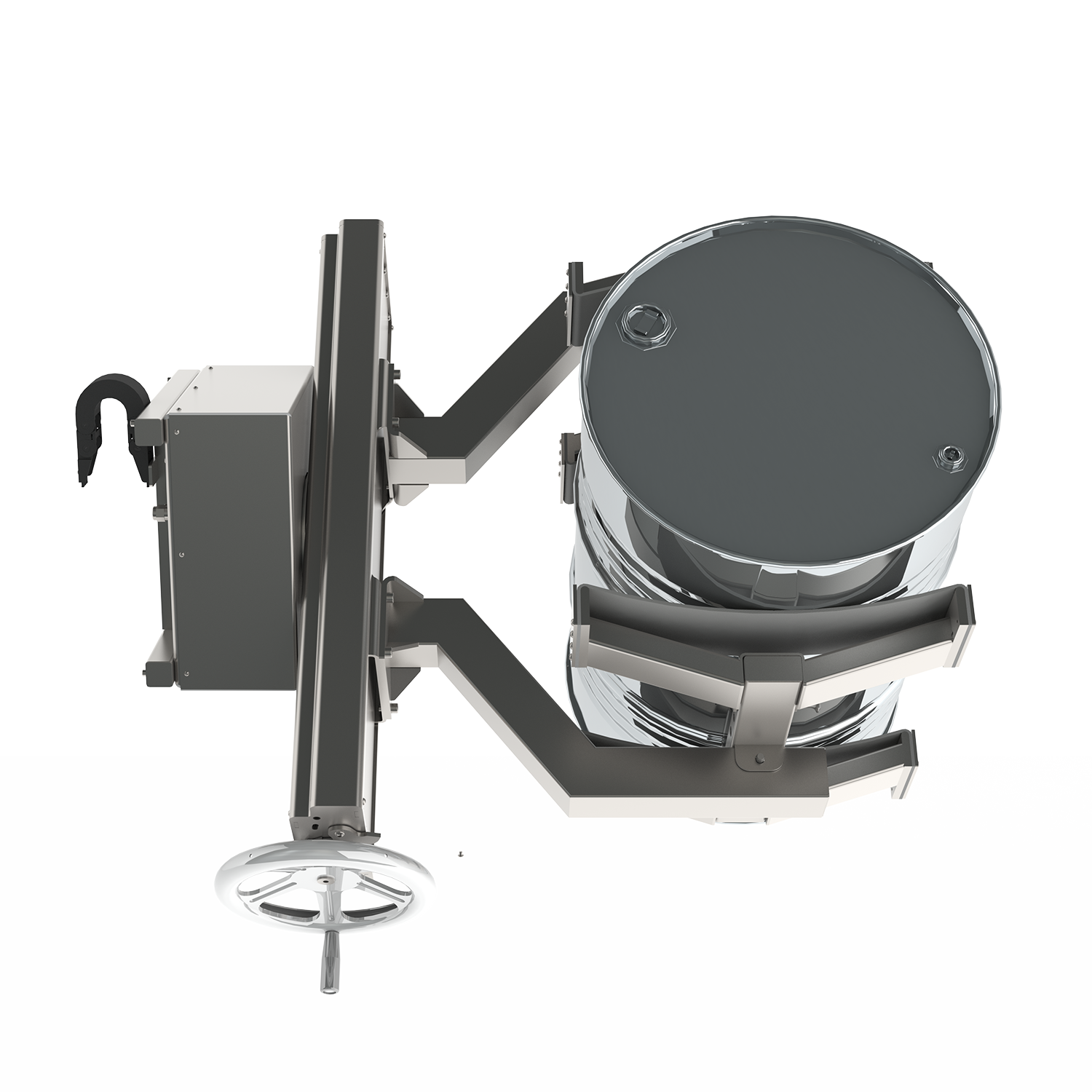

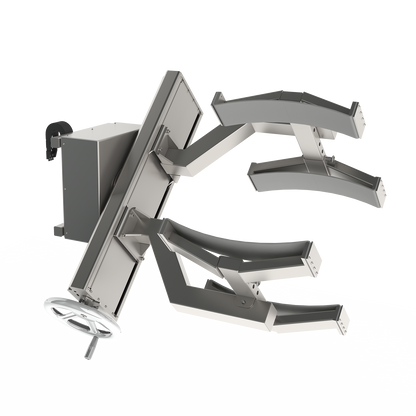

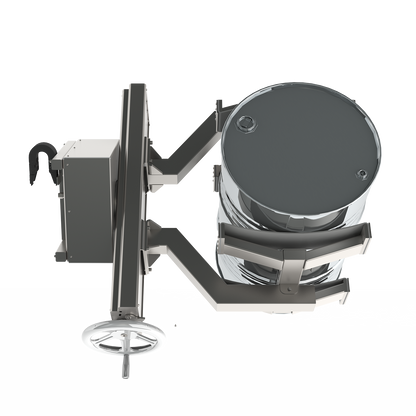

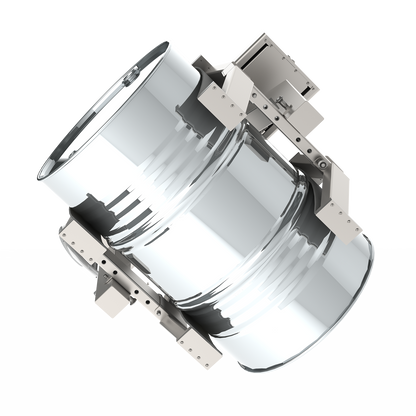

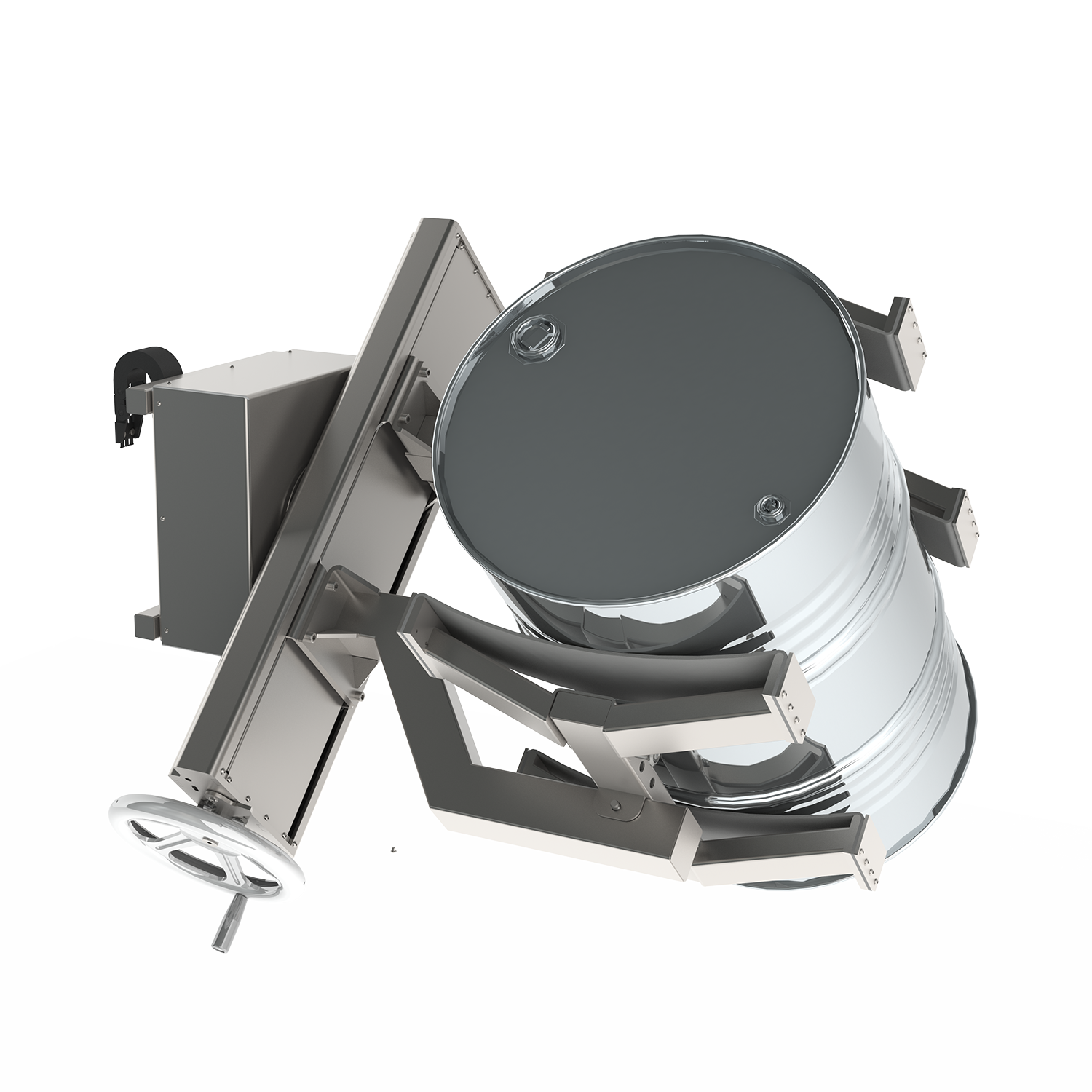

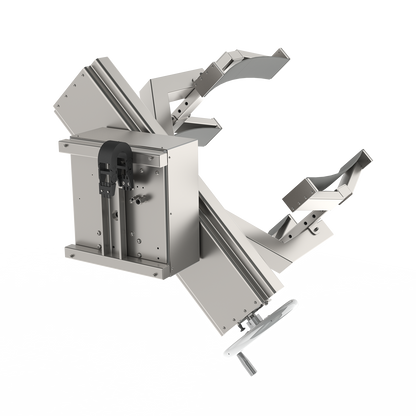

Den manuelle lineære klemme med elektrisk drejeenhed (MLC-ERU) er designet til effektiv håndtering af cylindriske og lignende tunge laster såsom tromler, tønder og ruller. Den manuelt betjente klemmemekanisme muliggør sikkert løft og fastspænding. Rotation af lasten er udføres elektrisk og styres via fjernbetjening for jævn og kontrolleret bevægelse under drift.

Ved at kombinere et manuelt lineært fastspændingssystem med en fjernbetjent elektrisk drejeenhed reducerer løsningen operatørens belastning under rotation, samtidig med at den direkte fysiske involvering ved sikker lasthåndtering bevares. Dette gør systemet særligt velegnet til krævende anvendelser med tunge laster, hvor stabil styring, brugervenlig betjening og effektiv drift er afgørende.

Systemkonfiguration - to integrerede enheder

MLC-ERU'en består af to komponenter, der arbejder sammen:

• Manuel lineær klemme (MLC)

• Elektrisk drejeenhed (ERU)

Manuel lineær klemme (MLC)

Den manuelle lineære klemme (MLC) er designet til manuel fastspænding af laster ved brug af forskellige løftearme og gribere afhængigt af lasttypen.

MLC'en kan kombineres med tippe- eller rotationsenheder afhængigt af brugen og håndteringskravene. Den anvendes ofte til håndtering af tromler, tønder, ruller og lignende laster.

MLC'en består af et selvbremsende snekkegear-system, der driver slæderne via manuel betjening af håndhjulet. Det mekaniske design muliggør kontrolleret fastspænding og fastholder grebet under løfte- og håndteringsoperationer.

Hovedegenskaber:

• Manuel selvbremsende snekkegear-system med håndhjulsbetjente slæder

• Kontrolleret og stabil fastspænding under løfte- og håndteringsoperationer

• Maksimal fastspændingskraft på ca. 7500 N
• Kompatibel med forskellige manipulationsværktøjer, herunder rotationsenheder såsom elektrisk drejeenhed (ERU) og manuel drejeenhed (MRU) samt tippeenheder såsom elektrisk tippeenhed (ETU) og manuel tippeenhed (MTU)

• Understøtter konfigurationer med punktgreb, pladegreb og båndgreb

• Velegnet til ruller, tromler, tønder og lignende laster

Elektrisk drejeenhed (ERU)

Den elektriske drejeenhed (ERU) monteres direkte på miniliften og er udviklet til sidelæns rotation af laster såsom kasser, ruller, tromler og tønder ved hjælp af et påmonteret løfteværktøj.

Løfteværktøjet skrues direkte på hovedakslens flangeinterface, hvilket sikrer kompatibilitet med forskellige typer løfteværktøjer.

Rotationen drives af en elektrisk motor via et selvbremsende snekkegear, som driver hovedakslen. Det selvbremsende gearsystem sikrer, at lasten fastholdes sikkert i den ønskede position, når rotationen stopper. Dette gør ERU'en velegnet til håndtering af tunge laster med eventuelt forskudt tyngdepunkt.

En integreret encoder overvåger løbende ERU'ens rotationsposition. Derfor stopper den elektriske lift automatisk i midterpositionen (når lasten er lodret) og kan desuden konfigureres til at stoppe i flere forudprogrammerede positioner både med og mod uret, typisk ved 90° eller 180°.
ERU'en betjenes via en fjernbetjening og sikrer præcis og gentagelig positionering under arbejdet.

Hovedegenskaber:

• Elektrisk motordrevet rotation

• Maksimalt drejningsmoment: 370 Nm ved 4,5 RPM

• Selv-låsende snekkegear for sikker lastfastholdelse og uden tilbagedrift

• Integreret encoder for præcis og gentagelig positionering med positionsfeedback

• Automatisk stop i centerposition

• Valgfrie forprogrammerede stoppositioner i både med og mod urets retning (typisk 90° eller 180°)

• Fjernbetjent drift

• Designet til håndtering af kasser, ruller, tønder og asymmetriske laster

• Løfteværktøj monteres via skrueforbindelse på flangegrænsefladen på hovedakslen
• Kompatibel med forskellige løfteværktøjskonfigurationer såsom klemmer (elektrisk klemme (EC), manuel klemme (MC), manuel klemme med spindel (MCS), elektrisk lineær klemme (ELC), manuel lineær klemme (MLC), gafler (gaffel (F), justerbar gaffel (AF) samt ekspanderenheder (elektrisk ekspanderenhed (EEU) og manuel ekspanderenhed (MEU)

Konstruktion og anvendelse

Robust industrielt design i rustfrit stål sikrer holdbarhed i krævende miljøer.

En hygiejnisk designvariant fås til brug i renrum og i fødevare- og drikkevareindustrien.

Andre løfteløsninger med tilsvarende sidelæns rotationsfunktioner

Andet materialehåndteringsudstyr designet til løft og sidelæns drejning af af tønder og ruller omfatter:

• Elektrisk lineær klemme med manuel drejefunktion (ELC-MRU)

• Elektrisk lineær klemme med elektrisk drejefunktion (ELC-ERU)
• Manuel lineær klemme med manuel drejefunktion (MLC-MRU)

• Manuel klemme med simpel drejefunktion (MC-SRU)

• Manuel klemme med manuel drejefunktion (MC-MRU)

• Manuel klemme med elektrisk drejefunktion (MC-ERU)

• Elektrisk klemme med elektrisk drejefunktion (EC-ERU)

• Doppeltdorn med elektrisk drejefunktion (DM-ERU)

• Metalplatform med elektrisk drejefunktion (MP-ERU)

Kontakt os

Kontakt os gerne for et tilbud, specialtilpassede mål eller hjælp til at vælge det rette værktøj til drejning af ruller eller tønder på din elektriske minilift.

(Billederne på denne side ændrer sig afhængigt af den lifttype, du vælger nedenfor.)
